Valcová skúšobňa výkonu a funkcie AHS ELP 700 Screen HighSpeed

Válcová zkušebna výkonu a funkce osobních automobilů do výkonu 700 kW.

Ovládací a ukazatelová skříň
  • instalace ovládací elektroniky do E-boxu

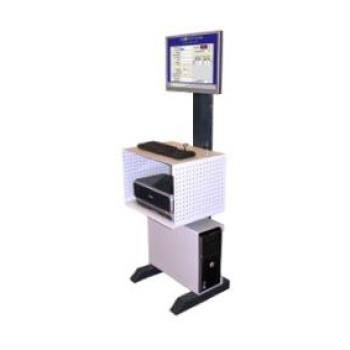

  • PC-stojan s úložnou policí pro počítač a tiskárnu, plocha pro psaní a odkládání, držák monitoru, rozměry včetně držáku (š x v x hloubka) 550 x 1750 x 470 mm
  • PC-zařízení sestávající z počítače, monitoru, barevné tiskárny DIN A4, zkušební software PICARO DYNAMIK

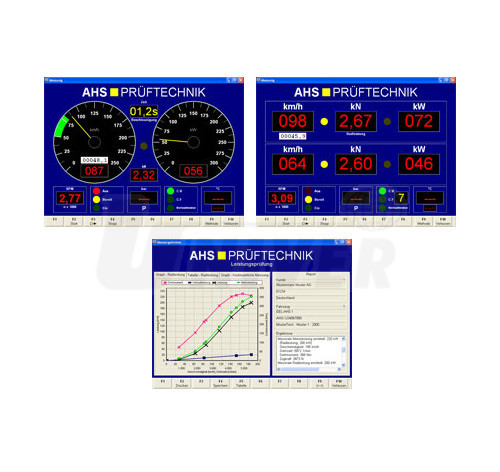

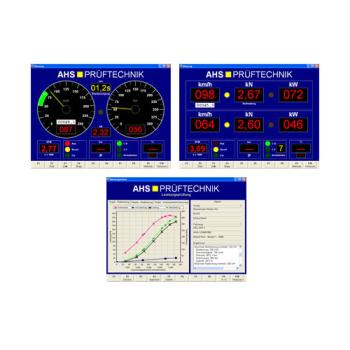

  • PC-zařízení dle vývoje techniky vyhrazeny), zkušební software PICARO DYNAMIK s optimálním vedením obsluhy, dynamickým zobrazením naměřených křivek, referenčním měřením, možností vybavení pro zákaznický archiv, editací atd.
  • monitorový ukazatel pro výkon, rychlost a tažnou sílu
  • příprava pro připojení digitálních ukazatelů pro teplotu, otáčky a plnicí tlak
  • měření ujeté vzdálenosti
  • měření zrychlení s funkcí časových stopek
  • křivka průběhu točivého momentu (příslušenství)
  • grafické a digitální ukazatele výkonu na kolech a jako příslušenství i výkonu motoru a ztrátového výkonu
  • řízení světelnými signály pro vedení obsluhy v měřicím programu
  • dálkové ovládání s precizní regulací a volič funkcí, spínač pro zvedací nosník, chladicí ventilátor, PC-zařízení, přepínač pro výkon na kolech a ztrátový výkon a také zařízení pro upínání předních kol a přesuvné zařízení

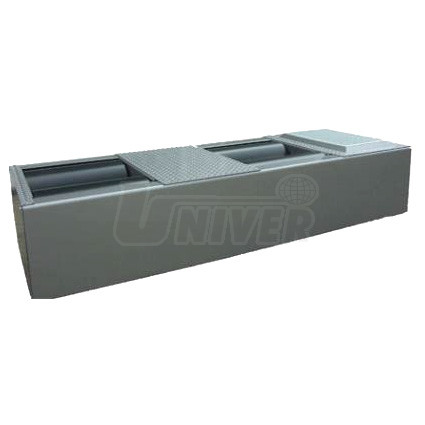

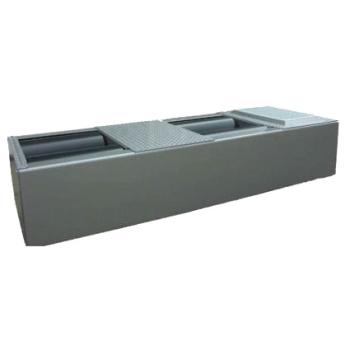

Válcová skupina
  • jednodílná válcová skupina
  • precizně vyvážené zkušební válce (průměr 452 mm)
  • válce ve stejné výšce
  • spojení předních zátěžových válců
  • zkušební šířka min/max. 750/2150 mm
  • pneumatický zvedací nosník
  • vzduchem chlazená elektrická vířivá brzda
  • moderní, bezúdržbový DMS-systém
  • snímače rychlosti.

Technické údaje:
maximální dovolené přejezdné zatížení
rozsah měření a zobrazení rychlosti na ukazateli
rozsah měření a zobrazení výkonu na ukazateli
rozsah měření a zobrazení tažné síly na ukazateli
el.napájení
při příslušenství pro měření ztrátového výkonu
připojení stlačeného vzduchu
rozměry válcové skupiny (d x š x v)
rozměry ovládací/ukazatelové skříně (v x š x hloubka)
4000 kg
350 km/h
700 kW
0-10 kN
400 V / jištění 25 A
400 V / jištění 63 A
3/8", 6 - 8 bar
1000 x 1100 x 400 mm
1060 x 800 x 480 mm

Volitelné příslušenství:
90089 - aktualizace software PICARO DYNAMIK
90276 - software-modul Import/Export pro přenos údajů o vozidle a o zákazníkovi z libovolného cizího programu ve formátu ASCII
90144 - příplatek za pojízdnou luxusní skříň pro PC-zařízení (práškový lak, boční okénka, zásuvka pro klávesnici, police pro tiskárnu, zámek)
90501 - rádiové spojení pro bezdrátový přenos dat mezi zkušebnou a PC
90205 - nájezdové válce (2 ks)
90206 - chladicí ventilátor TURBO 25TD (25 000m3/h), s otočným výškovým nastavením, výstup vzduchu lze nastavit od 700x250 mm až do 700x750 mm, výkon 5,8 kW
90207 - 4 ks upínacích pásů s podlahovými ukotvením
90214 - aktivní měření ztrátového výkonu sestávající z frekvenčního měniče s plynule regulovatelným elektromotorem 15 kW a montážní sady (přípojka 2 x 400 V / 63 A)
90228 - box snímačů pro měření teploty a tlaku vzduchu (nezbytné pro zjišťování výkonu podle DIN) (pozor! jen ve spojení se software PICARO)
90229 - systém pro bezdotykové měření otáček přes OBD
90230 - záznam plnicího tlaku 0 - 2,5 bar
90231 - záznam teploty oleje s teplotním čidlem 0° - 200°C
90232 - záznam teploty výfukových plynů s teplotním čidlem 0° - 1000°C
90213 - nástavba ventilátoru pro chlazení vířivé elektrické brzdy
90236-1 - přístroj pro měření spotřeby paliva ve spojení se software PICARO vozidel do výkonu až 660 kW

Objednávka tovaru

1810000083100
08310
AHS ELP 700 Screen HighSpeed Válcová zkušena výkonu
€ 37 268,00
1810000903500
90350
AHS 90350 Aktualizace software PICARO DYNAMIK
€ 704,40
1810000902760
90276
AHS 90276 Software-modul Import/Export
€ 704,40
1810000901440
90144
AHS 90144 Příplatek za pojízdnou PC skříň
€ 2 266,00
1810000905010
90501
AHS 90501 Radiové spojení mezi zkušebnou a PC
€ 1 198,00
1810000902050
90205
AHS 90205 Nájezdové válce (2 ks)
€ 1 715,00
1810000902060
90206
AHS 90206 Chladící ventilátor TURBO 25TD
€ 9 988,00
1810000902070
90207
AHS 90207 Upínací pásy s podlahovým kotvením (4 ks)
€ 1 198,00
1810000902140
90214
AHS 90214 Aktivní měření ztrátového výkonu
€ 22 537,00
1810000902280
90228
AHS 90228 Box snímačů teploty a tlaku vzduchu
€ 879,60
1810000902290
90229
AHS 90229 Bezdotykové měření otáček přes OBD
€ 3 329,00
1810000902300
90230
AHS 90230 Záznam plnicího tlaku 0 - 2,5 bar
€ 874,80
1810000902310
90231
AHS 90231 Záznam teploty oleje s teplotním čidlem
€ 1 294,00
1810000902320
90232
AHS 90232 Záznam teploty výfukových plynů s teplotním čidlem
€ 1 294,00
1810000902130
90213
AHS 90213 Nástavba ventilátoru pro chlazení vířivé elektrické brzdy
€ 1 998,00
1810000902361
90236-1
AHS 90236-1 Přístroj pro měření spotřeby paliva (až 660 kW)
€ 8 960,00
