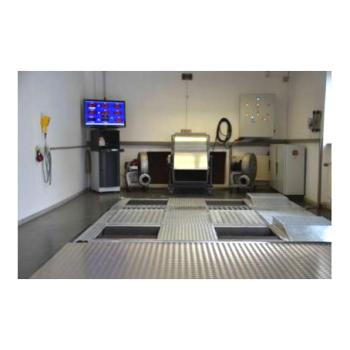

Valcová skúšobňa výkonu a funkcie AHS ELP 700 D Screen 4-wheel

Válcová zkušebna výkonu a funkce automobilů s pohonem všech 4 kol a má navíc další jednodílnou válcovou skupinu.

Ovládací a ukazatelová skříň

• instalace ovládací elektroniky do E-boxu
• PC-stojan s úložnou policí pro počítač a tiskárnu, plocha pro psaní a odkládání, držák monitoru, rozměry včetně držáku (š x v x hloubka) 550 x 1750 x 470 mm
• PC-zařízení sestávající z počítače, monitoru, barevné tiskárny DIN A4, zkušební software PICARO DYNAMIK
• diverzní zkušební programy
• řízení světelnými signály pro vedení obsluhy v měřicím programu
• kontrolka pro zvedací nosník a ventilátor
• aktivní kontrolka pro ukazatel výkonu na kolech a ztrátového výkonu (příslušenství)
• dálkové ovládání s precizní regulací a volič funkcí, spínač pro zvedací nosník, chladicí ventilátor, PC-zařízení, přepínač pro výkon na kolech a ztrátový výkon
• speciální zámky a silikonové utěsnění
• PC-rozhraní
• uzamykatelný hlavní spínač

Válcová skupina

• 2 jednodílné válcové skupiny
• precizně vyvážené zkušební válce (průměr 452 mm)
• válce ve stejné výšce
• spojení předních zátěžových válců
• zkušební šířka min/max. 750/2150 mm
• pneumatický zvedací nosník
• vzduchem chlazená elektrická vířivá brzda každé z obou válcových skupin
• moderní, bezúdržbový DMS-systém
• snímače rychlosti
• elektrické přesouvání válců s na ozubených kolejničkách spolu se pohybujícími zakrývacími deskami

Technické údaje:

maximální dovolené přejezdné zatížení rozsah měření a zobrazení rychlosti na ukazateli rozsah měření a zobrazení výkonu na ukazateli rozsah měření a zobrazení tažné síly na ukazateli el.napájení při příslušenství pro měření ztrátového výkonu připojení stlačeného vzduchu rozměry válcové skupiny (d x š x v)

4000 kg 350 km/h 700 kW 0-6 kN 400 V / jištění 25 A 400 V / jištění 63 A 3/8", 6 - 8 bar 1000 x 1100 x 400 mm

Volitelné příslušenství:
90350 - aktualizace software PICARO DYNAMIK
90276 - software-modul Import/Export pro přenos údajů o vozidle a o zákazníkovi z libovolného cizího programu ve formátu ASCII
90144 - příplatek za pojízdnou luxusní skříň pro PC-zařízení (práškový lak, boční okénka, zásuvka pro klávesnici, samostatná police pro tiskárnu, uzamykání)
90501 - rádiové spojení pro bezdrátový přenos dat mezi zkušebnou a PC
90205 - nájezdové válce (2 ks)
90206 - chladicí ventilátor TURBO 25TD (25 000m3/h), s otočným výškovým nastavením, výstup vzduchu lze nastavit od 700x250 mm až do 700x750 mm, výkon 5,8 kW
90207 - 4 ks upínacích pásů s podlahovými ukotvením
90214 - aktivní měření ztrátového výkonu sestávající z frekvenčního měniče s plynule regulovatelným elektromotorem 15 kW a montážní sady (přípojka 2 x 400 V / 63 A)
90228 - box snímačů pro měření teploty a tlaku vzduchu (nezbytné pro zjišťování výkonu podle DIN) (pozor! jen ve spojení se software PICARO)
90229 - systém pro bezdotykové měření otáček přes OBD
90230 - záznam plnicího tlaku 0 - 2,5 bar
90231 - záznam teploty oleje s teplotním čidlem 0° - 200°C
90232 - záznam teploty výfukových plynů s teplotním čidlem 0° - 1000°C
90213 - nástavba ventilátoru pro chlazení vířivé elektrické brzdy
90236-1 - přístroj pro měření spotřeby paliva ve spojení se software PICARO vozidel do výkonu až 660 kW
