Valcová skúšobňa výkonu a funkcie AHS ELP 500 Screen

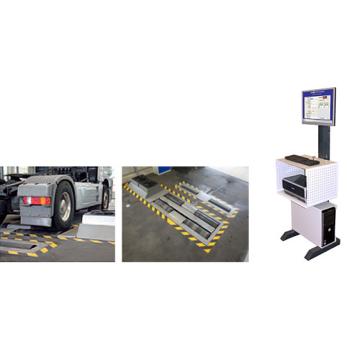

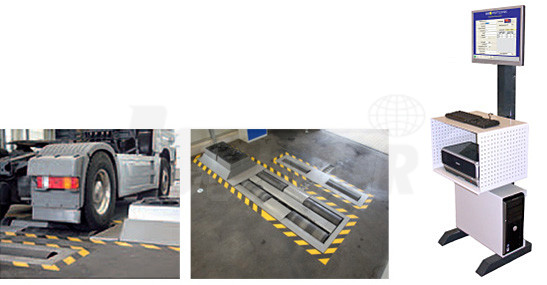

Válcová zkušebna výkonu a funkce pro osobní i nákladní automobily. Maximální dovolené přejezdné zatížení je 16 000 kg, maximální zkušební šířka 2850 mm, délka válců 990 mm.

Ovládací a ukazatelová skříň

• instalace ovládací elektroniky do separátní skříně (E-boxu)
• PC-stojan s úložnou policí pro počítač a tiskárnu, plocha pro psaní a odkládání, držák monitoru, rozměry včetně držáku (š x v x hloubka) 500 x 1760 x 550 mm
• PC-zařízení sestávající z počítače, monitoru, barevné tiskárny DIN A4, zkušební software PICARO DYNAMIK
• monitorový ukazatel pro výkon, rychlost a tažnou sílu
• příprava pro připojení digitálních ukazatelů pro teplotu pneumatik, otáčky a plnicí tlak
• měření ujeté vzdálenosti
• měření zrychlení s funkcí časových stopek
• křivka průběhu točivého momentu (příslušenství)
• grafické a digitální ukazatele výkonu na kolech a jako příslušenství i výkonu motoru a ztrátového výkonu
• řízení světelnými signály pro vedení obsluhy v měřicím programu
• dálkové ovládání s precizní regulací a volič funkcí, spínač pro zvedací nosník, chladicí ventilátor, přepínač pro výkon na kolech a ztrátový výkon.

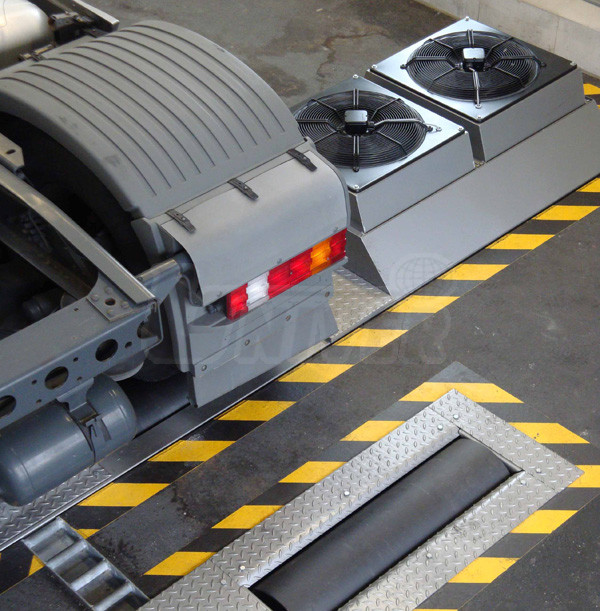

Válcová skupina

• jednodílná válcová skupina
• minimální rozměr zkoušených kol od 13"
• precizně vyvážené zkušební válce (průměr 318,5 mm)
• válce ve stejné výšce
• spojení předních zátěžových válců
• zkušební šířka min/max. 500/2150 mm
• pneumatický zvedací nosník
• vzduchem chlazená elektrická vířivá brzda
• moderní, bezúdržbový DMS-systém
• snímače rychlosti.

Technické údaje:

maximální dovolené přejezdné zatížení minimální rozměr zkoušených kol rozsah měření a zobrazení rychlosti na ukazateli rozsah měření a zobrazení výkonu na ukazateli rozsah měření a zobrazení tažné síly na ukazateli el.napájení při příslušenství pro měření ztrátového výkonu připojení stlačeného vzduchu rozměry válcové skupiny s jednou brzdou (d x š x v) rozměry ovládací/ukazatelové skříně (v x š x hloubka)

16000 kg od 13" 260 km/h 500 kW 0-20 kN 400 V / jištění 35 A 400 V / jištění 125 A 3/8", 6 - 8 bar 1200 x 4070 x 500 mm 1000 x 800 x 350 mm

Volitelné příslušenství:
90144 - příplatek za pojízdnou luxusní skříň pro PC-zařízení (práškový lak, boční okénka, zásuvka pro klávesnici, police pro tiskárnu, uzamykání)
90501 - bezdrátový přenos dat mezi zkušebnou a PC
90350 - aktualizace software PICARO DYNAMIK
90276 - software-modul Import/Export pro přenos údajů o vozidle a o zákazníkovi z libovolného cizího programu ve formátu ASCII
90206 - chladicí ventilátor TURBO 25TD (průtok vzduchu 25 000m3/h) s výškovým nastavením, výstup od 700x250 mm až do 700x750 mm, výkon 5,8 kW
90207 - 4 ks upínacích pásů s podlahovými ukotvením
90223 - volnoběžná válcová skupiny pro zdvojenou nápravu
90240 - aktivní měření ztrátového výkonu sestávající z frekvenčního měniče s plynule regulovatelným elektromotorem 45 kW (je třeba přípojka 400 V / 125 A)
90228 - box snímačů pro měření teploty a tlaku vzduchu (pro zjišťování výkonu podle DIN) ve spojení se software PICARO
90229 - systém pro bezdotykové měření otáček přes OBD
90218 - ukazatel plnicího tlaku 0 - 2,5 bar
90219 - ukazatel teploty oleje s teplotním čidlem 0° - 200°C
90221 - ukazatel teploty výfukových plynů s teplotním čidlem 0° - 1000°C
90213 - nástavba ventilátoru pro chlazení vířivé elektrické brzdy
90236-1 - přístroj pro měření spotřeby paliva ve spojení se software PICARO vozidel do výkonu až 660 kW
90175 - zařízení pro přitahování vozidla k podlaze sestávající ze 2 tažných válců, 1 hydraulického agregátu, upínacích pásů a obslužné skříně
