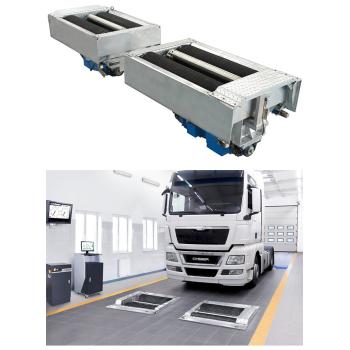

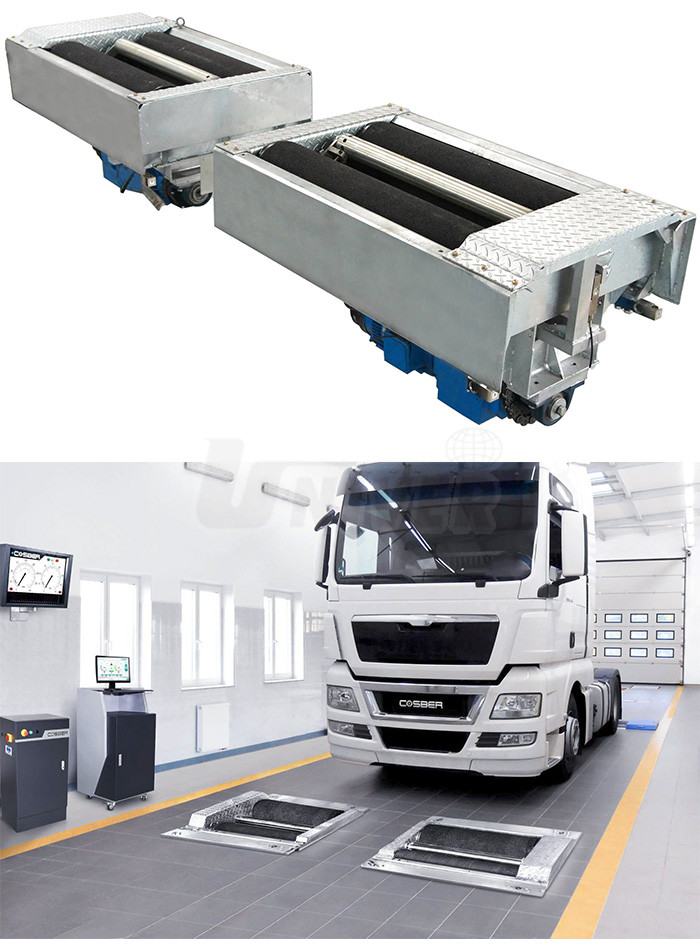

Valcová skúšobňa bŕzd COSBER BTT 72

Válcová zkušebna brzd pro nákladní automobily, návěsy a autobusy (i 4 x 4) s dělenými válcovými jednotkami pro 2 zkušební rychlosti 2,5 a 5,0 km/h

• moderní válcová zkušebna brzd pro nákladní automobily, návěsy autobusy, vhodná i pro vozidla s pohonem všech kol (4 x4 )
• konstrukce válcové zkušebny brzd odpovídá přísné německé směrnici pro tyto zkušebny § 29 StVZO a Verkehrsblatt 09/2011

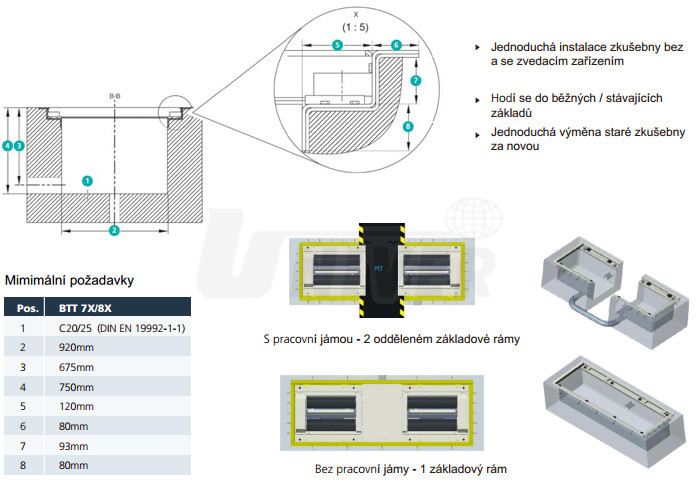

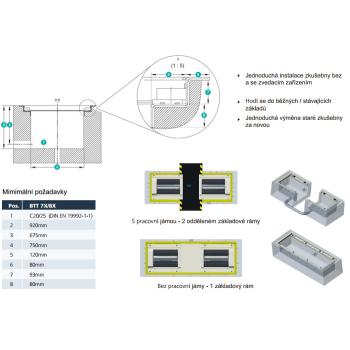

• zkušebnu lze instalovat jak na volné podlaze, tak nad montážní jámou
• plně automatizovaný zkušební proces se nastartuje najetím vozidla na válcovou skupinu
• snadné, intuitivní ovládání
• vysoce kvalitní na bázi vyspělé elektroniky koncipovaný měřicí systém (precizní DMS-senzorika) zajišťuje v praxi vysokou přesnost (+/- 1 % z naměřené hodnoty), necitlivost vůči změnám teploty i vlhkosti prostředí
• zkušebna měří brzdné síly na kolech, diferenci brzdných sil na jedné nápravě, kromě brzdných sil se indikuje rozdíl brzdných sil na levé a pravé straně v %, valivý odpor, tlak prodlevy brzdy a příslušné ovládací tlaky vzduchu, pokud je zkušebna vybavena nápravovou váhou, pak automaticky počítač vypočítává zbrzdění v procentech
• zkušební program, který při brzdění vyhodnocuje ovalitu bubnů/nerovnost kotoučů
• k usnadnění výjezdu vozidla ze zkušebny slouží elektromagnetická brzda

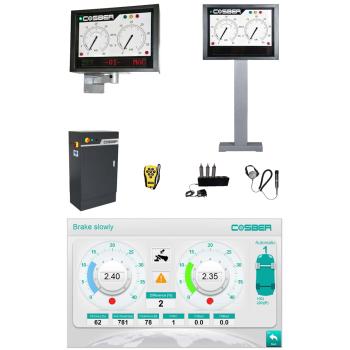

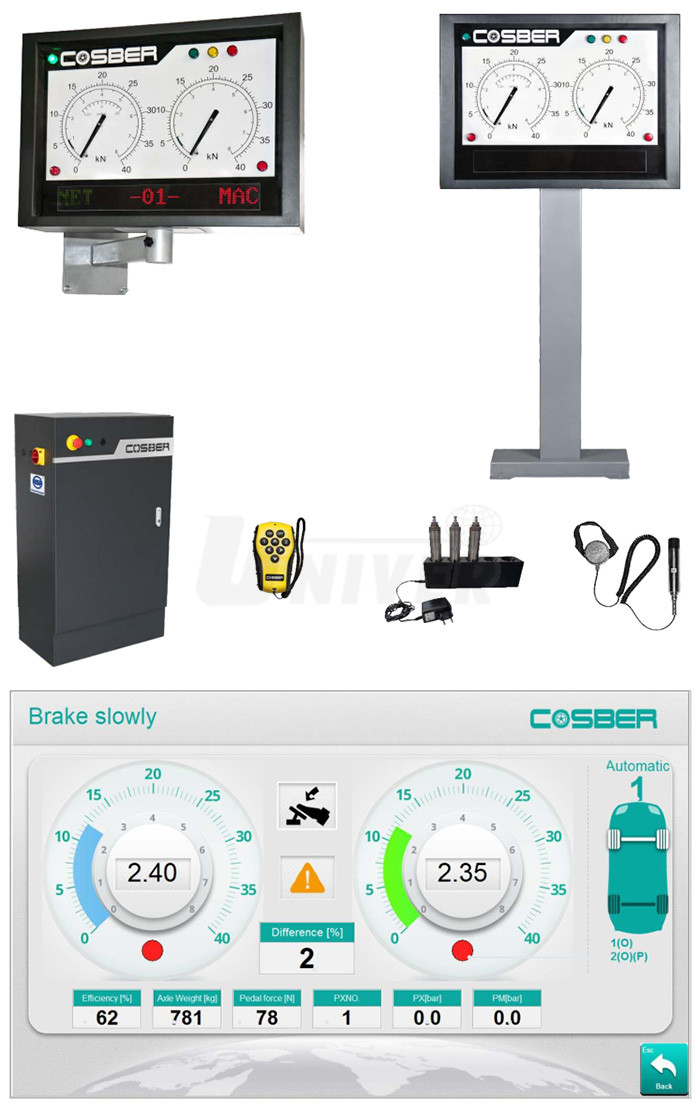

• analogový ukazatel (830 x 200 x 610 mm) na stěnovém výložníku s natáčecím ramenem (ve standardní dodávce) nebo na sloupu (jako příslušenství na přání) se dvěma velkými kruhovými stupnicemi pro měření brzdné síly levého i pravého kola, se 3 barevnými kontrolkami (červená – žlutá - zelená) pro mezní hodnoty diference naměřených brzdných sil, s LED-kontrolkami pro indikaci momentálního stavu i varování při blokování kol a navíc přídavný LED-displej
• stěnový držák pro upevnění ovládací skříně
• automatické zjištění ovládacích tlaků rádiovým přenosem (s využitím snímačů tlaku dodávaných jako volitelné příslušenství)
• válcová zkušebna brzd umožňuje také tzv. sladění brzdového systému jízdní soupravy jako celku, je důležité, aby jednotlivé větve brzdového systému tažného vozidla a vozidla taženého (přívěsu) byly nastaveny tak, aby namáhání spojovací oje bylo co nejmenší, každá část soupravy musí brzdit tak, aby vykazovala přibližně stejné výsledné zbrzdění, pokud je intenzita brzdění tažného vozidla neúměrně vysoká, spojovací systém soupravy je namáhán na tlak, v opačném případě na tah
• výtisk zkušebního protokolu
• funkce databanky
• povrchová vrstva válců v kombinaci plast-korund
• žárově zinkované válcové jednotky
• vysoká provozní spolehlivost, minimální údržba a dlouhá životnost
• kvalita garantovaná německým dodavatelem COSBER GmbH

Parametry:

napájecí napětí jmenovitý výkon elektromotorů     dovolené nápravové zatížení maximální přejezdné zatížení měřicí rozsah brzdné síly průměr válců min. a max. rozchod délka válců součinitel tření za sucha za mokra zkušební rychlost rozměry hmotnost

3x400 V/50 Hz 13 ~ 17 kW x 2 18000 kg 18000 kg 0 – 40000 N 248 mm 1000 ~ 3000 / 1100 ~ 3100 / 1200 ~ 3200 mm 1000 mm > 0,7 > 0,6 2,5 ~ 5,0 km/h 3490 x 1240 x 806 mm 1700 kg

Volitelné příslušenství:
20.02.15.2002 - stojan / sloupek pro instalaci analogového ukazatele nebo ovládací skříně
20.02.01.9921 - dálkové ovládání, včetně přijímače
20.07.04.0701 - připojení válcové zkušebny brzd k PC (software) bez vozidla
20.07.04.0702 - připojení válcové zkušebny brzd k PC (software) s vozidlem
20.07.01.0048 - krycí plechy levé i pravé válcové jednotky (sada 2 ks), přejezdové zatížení 18 t
20.05.00.2021 - nápravová váha (8 jednotek), ke zjištění statického zatížení pro výpočet zbrzdění nápravy/vozidla
20.05.001002 - ochrana pracovní jámy, při vstupu do zóny (2,5 m za středem válcové jednotky) se zkušebna vypne
20.05.001003 - ochrana pracovní jámy, při vstupu do zóny (1,5 m před / 2,5 m za středem válcové jednotky) se zkušebna vypne
20.05.001004 - ochrana pracovní jámy, při vstupu do zóny (2,5 m před/za středem válcové jednotky) se zkušebna vypne
20.05.00.1021 - sada snímačů tlaku vzduchu: PM (ovládací tlak), PX1 a PX2 (brzdné tlaky), včetně nabíjecího boxu
20.99.03.0006 - pedometr / snímač síly na brzdovém pedálu, bezkabelová verze
20.02.01.9920 - PC-skříň pojízdná pro umístění počítače atd.
