Valcová skúšobňa bŕzd Beissbarth BD 4481

Válcová zkušebna brzd pro osobní automobily s maximálním nápravovým zatížením 4 t, elektromotory 2 x 5 kW, zkušební rychlost 5,2 km/h, délka válců 1000 mm.

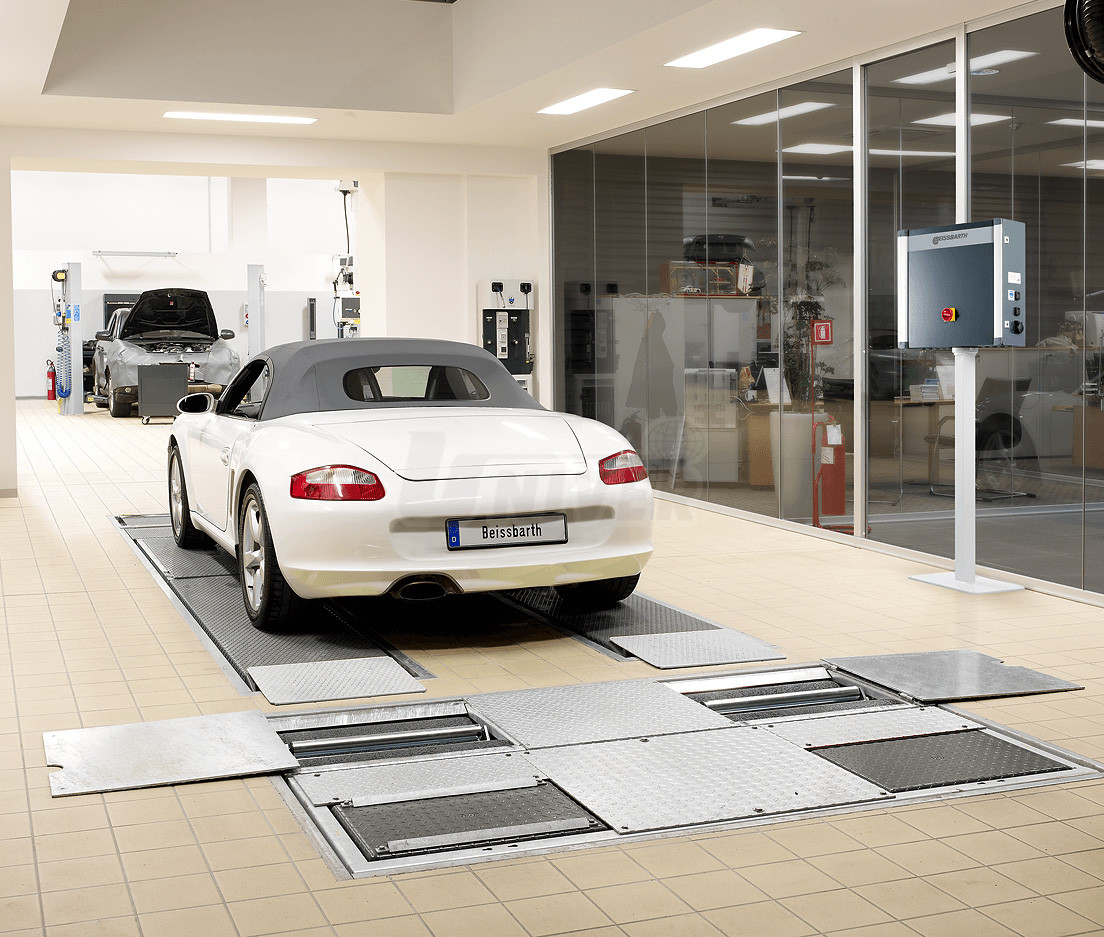

• válcová zkušebna brzd pro osobní a lehké užitkové automobily s maximálním nápravovým zatížením 4 t, elektromotory 2 x 5 kW, zkušební rychlost 5,2 km/h, délka válců 1000 mm, systém pro vozidla s pohonem všech 4 kol (4WD), elektromagnetická motorová brzda, rychlostní snímače, Power Box (ovládací skříň)
• obsluha, vizualizace a vyhodnocení naměřených hodnot se provádí pomocí PC, PC-sadu je nezbytné doplnit z volitelného příslušenství
• měřené (vypočítané) parametry: brzdná síla na kolech přední a zadní nápravy, diference / rozdíl brzdných sil na jedné nápravě, brzdná síla a diference brzdných sil parkovací brzdy zbrzdění na nápravě, celkové zbrzdění, neokrouhlost / ovalita, jízdní odpor, tlak na brzdový pedál, celková hmotnost, zatížení na nápravu atd.
• možnost přímého spojení s dílenským počítačem, integrované ICperform PC-sady jako předpoklad pro provoz s vlastním počítačem / PC uživatele, minimální požadavky na vlastní PC: Windows 7 nebo 10, 64 bit, procesor: Celeron 2.7 GHz, pracovní paměť: 4 GB, pevný disk: 500 GB, sériová rozhraní: 2 x RS232 (COM)

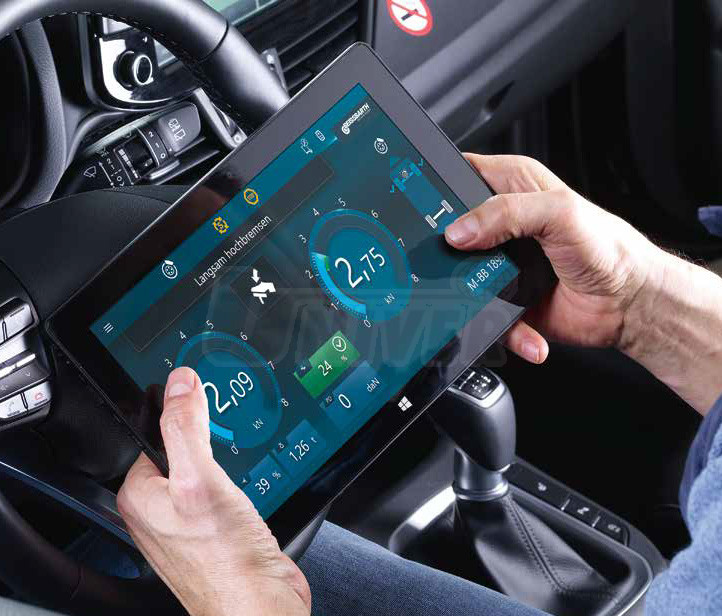

• 4 možnosti připojení PC: integrovaná počítačová sada Icperform se softwarovou licencí ICperform a s Tablet App licencí (1691601964), externí počítačová sada Icperform se softwarovou licencí Icperform a s Tablet App licencí (1691601965), integrovaná počítačová sada Icperform - IR dálkovým ovládáním se softwarovou licencí ICperform (1691601963) a externí počítačová sada Icperform - IR se softwarovou licencí ICperform (1691601966)
• dílenský PC umožňuje archivaci výsledků zkoušení, výtisk zkušebních protokolů atd.

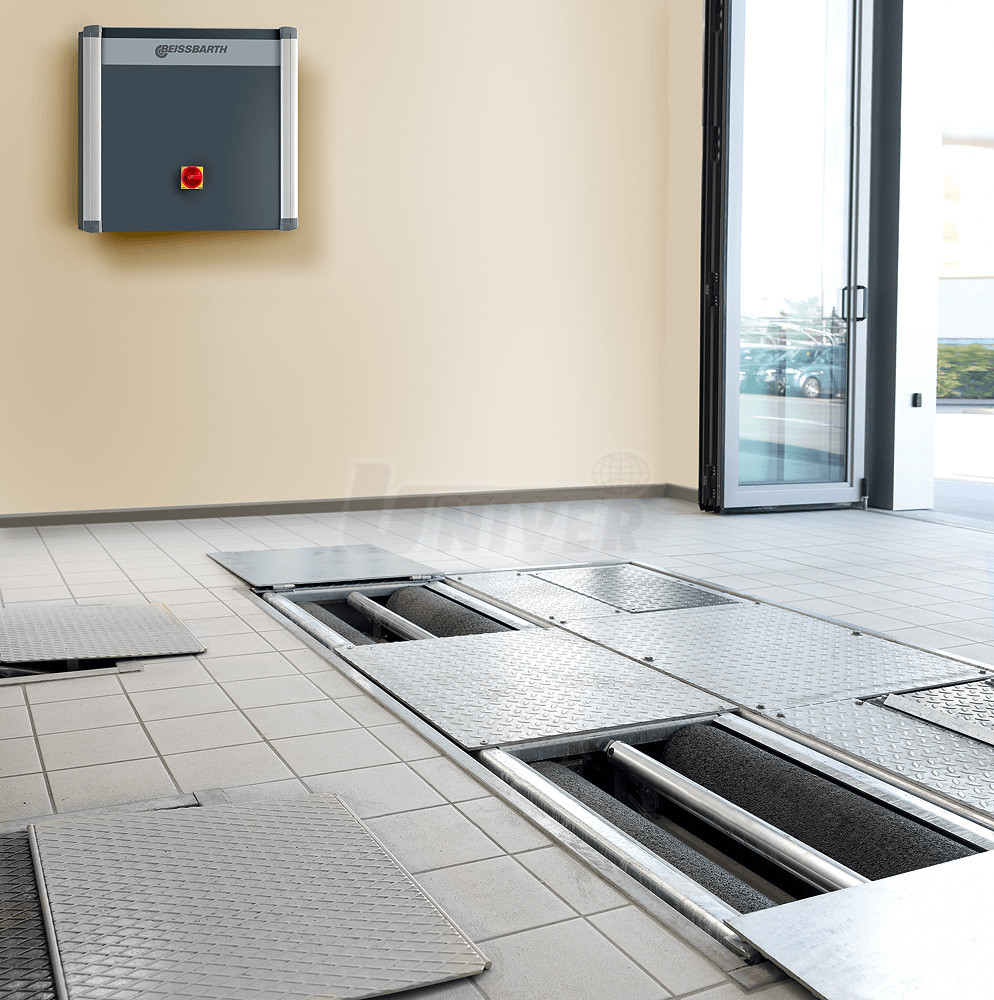

• ovládací skříň Power Box se snadno umístí na stěnu (sériové provedení) nebo na sloup (volitelné příslušenství), má zásuvku 230 V, snadno přístupný hlavní vypínač s funkcí nouzového vypnutí, místo pro uložení technické dokumentace
• povrch válců kryje odolná vrstva v kombinaci plast-korund s vysokým koeficientem tření při suchém i mokrém povrchu
• usnadněný výjezd z válců, elektromagnetická brzda válce zablokuje
• jednoduché rozšíření na zkušební linku s testerem podvozku / tlumičů a sbíhavosti
• vysoká přesnost měření a provozní spolehlivost
• dlouhá životnost i při náročných testovacích podmínkách
• minimální nároky na údržbu
• vysoká kvalita garantovaná renomovaným německým výrobcem

Parametry:

napájení přívodní kabel elektromotorů přívodní kabel / stavba jištění elektromotory max. nápravové zatížení max. přejezdné zatížení zkušební rychlost měřicí systém délka válců součinitel tření převýšení – zadní/přední válce min. a max. zkušební šírka mezera mezi válci min. a max. průměr kola stupeň krytí hluk na pracovišti rozměry hmotnost

3 x 400 V / 50 Hz 4 x 2,5 mm2 5 x 6 mm2 32 A 2 x 5 kW 4,0 t 4,0 t 5,2 km/h DMS 1000 mm 0,8 (suchý povrch), 0,7 (mokrý povrch) 25 mm 800 – 2200 mm 381 mm 320 – 1000 mm IP 54 ≤ 70 dB(A) 2962 x 660 x 280 mm 540 kg

Volitelné příslušenství:
1691601964
Integrovaná počítačová sada Icperform se softwarovou licencí ICperform a s Tablet App licencí, sada pro připojení na počítač / PC, pro vestavění do ovládací skříně Power Box, přímé spojení k PC s USB-kabelem (až do cca 1,5 m), sada obsahuje USB-desku do ovládací skříně, USB-kabel a obě uvedené licence (ne pro zkušební linku)

1691601965
Externí počítačová sada Icperform se softwarovou licencí Icperform a s Tablet App licencí, sada pro připojení na počítač / PC, pro větší vzdálenosti (standard 15 m, volitelně až 30 m), sada obsahuje USB-box, USB-kabel a obě uvedené licence (ne pro zkušební linku)

1691601963
Integrovaná počítačová sada Icperform - IR dálkovým ovládáním se softwarovou licencí ICperform, sada pro připojení na počítač / PC, pro vestavění do ovládací skříně Power Box, přímé spojení k PC s USB-kabelem (až do cca 1,5 m), sada obsahuje USB-desku do ovládací skříně, USB-kabel, dálkové ovládání a softwarovou licenci ICperform (ne pro zkušební linku), systémový předpoklad pro dálkové ovládání: sériové PC-rozhraní

1691601966
Externí počítačová sada Icperform - IR se softwarovou licencí ICperform, sada pro připojení na počítač / PC, pro větší vzdálenosti (standard 15 m, volitelně až 30 m), sada obsahuje USB-box, USB-kabel, dálkové ovládání a softwarovou licenci ICperform (ne pro zkušební linku), systémový předpoklad pro dálkové ovládání: sériové PC-rozhraní

1691701018 - Dálkový ovladač
1693770001 - Přijímač pro dálkové ovládání
1691603000 - Prodlužovací kabel IR přijímače dl.10 m
1691701311 - Dálkové ovládání a přijímač pro dálkové ovládání
1691810703 - Počítač pro zkušební linku se sériovým rozhraním
1691811250 - Standardní vozík pro PC
1691810743 - Vybavení pro vozík – sada ( PC, klávesnice, myš, monitor, držák monitoru atd.)
1693740884 - Držák monitoru 17" - 27"
1693740911 - Držák monitoru 22" - 35"
1691601752 - Ukazatel hodnot RAL 5015 | analogový, oválný, s LCD-displejem, otočné rameno
1691601767 - Ukazatel hodnot RAL 7040 | analogový, oválný, s LCD-displejem, otočné rameno
1691601771 - Ukazatel hodnot RAL 7040 | analogový, oválný, bez LCD-displeje, otočné rameno
1691601762 - Ukazatel hodnot RAL 7016 | analogový, obdélníkový, s LCD-displejem, otočné rameno
1691601768 - Ukazatel hodnot RAL 7040 | analogový, obdélníkový, s LCD-displejem, otočné rameno
1691601776 - Ukazatel hodnot RAL 7040 | analogový, obdélníkový, bez LCD-displeje, otočné rameno
1691810722 - Sloupový stojan RAL 7016 pro TV monitor / obdélníkový analogový displej
1691600470 - Sloupový stojan pro TV monitor / oválný analogový displej
1691812324 - TV adaptér, otočný výložník na stěnu
1691812325 - TV adaptér, otočný výložník pro sloupový stojan (1691810722)
1691601959 - Otočné rameno pro TV adaptér (1691812325)
1691601435 - Sloupek stojanu pro Power Box / ovládací skříň
1691602151 - Ochranný rám pro okraje základové úpravy / uložení válcové jednotky, 1 000 mm
1691601606 - Nápravová váha, 4 ks snímače, pro automatický výpočet nápravového a celkového zbrzdění
1691601009 - Podpěrné lišty / ocelové pásy (2 ks) pro nápravovou váhu
1691601401 - Sada pedometru / snímače síly na brzdový pedál, bezkabelové provedení
1691601437 - Soft Start - pozvolný rozběh, 400 V
1691601444 - Kabelová sada dl. 30 m pro ovládací skříň / Power Box a válcovou jednotku, 400 V
1691650000 - Přístroj pro zkoušení vůlí v zavěšení kol Beissbarth GST 651, 400 V
1691601392 - Sada pro kalibraci válcových zkušeben brzd
1691651001 - Instalační vana pro přístroj pro zkoušení vůlí v řízení a v zavěšení kol Beissbarth GST 651
