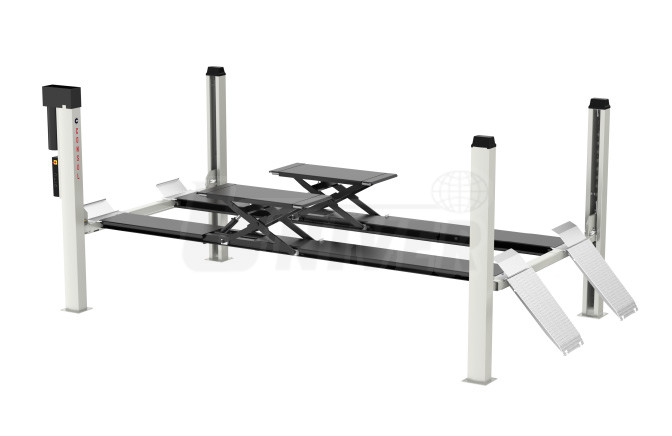

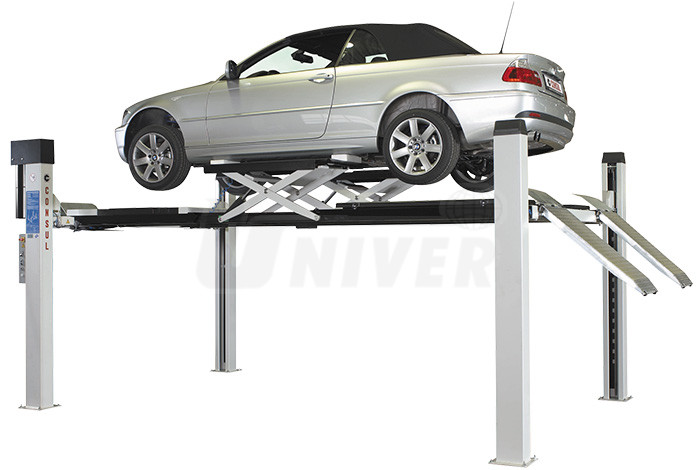

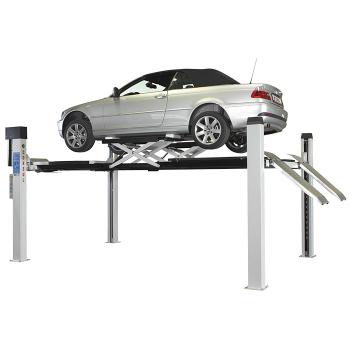

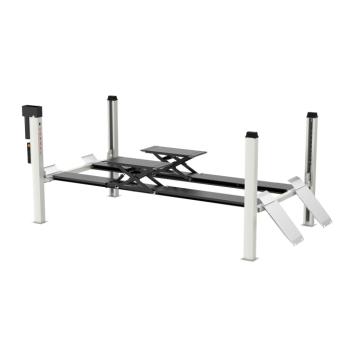

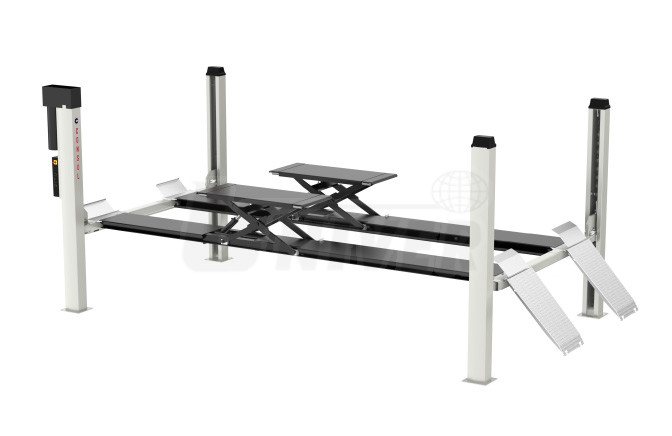

Štvorstĺpový zdvihák Consul 4.45 L-SN

Čtyřsloupový elektrohydraulický kompaktní zvedák (4500 kg) s prodlouženými plošinami (4810 mm) a přídavným oboustranným nůžkovým zvedákem.

  • velmi nízká konstrukční výška ve spuštěném stavu
  • elektro-hydraulické ovládání
  • velmi tichý hydraulický pohonný agregát
  • hydraulický tažný válec

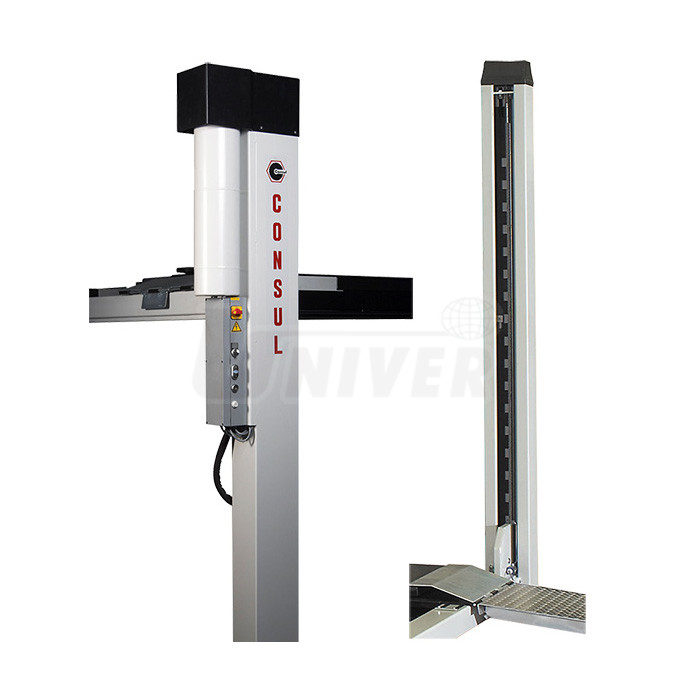

  • západková tyč přes celou výšku zdvihu s možností usazení každých 100 mm
  • rovné plošiny lze plynule nastavit na různou vzájemnou vzdálenost s možností aretace
  • nastavitelná rovinnost stání pro měření geometrie kol

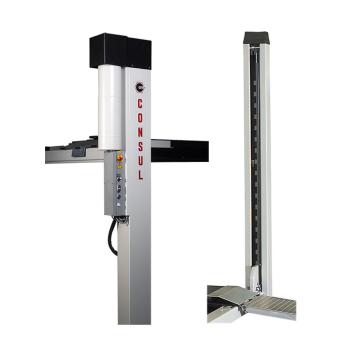

  • separátně uzamykatelný hlavní spínač přímo na ovládacím sloupu
  • centrální ovládání pneumatického západkového zařízení (8 bar)
  • integrované kolejničky pro přídavný zvedák pro přízdvih kol / náprav

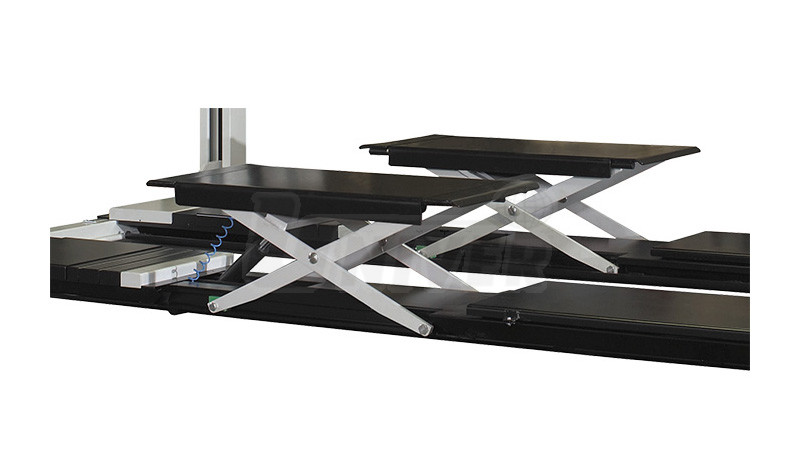

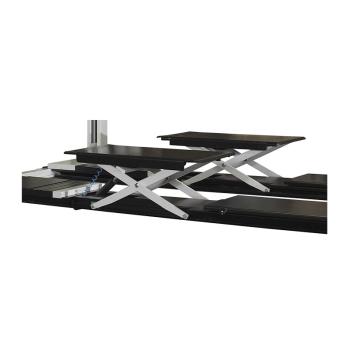

  • integrovaný přídavný oboustranný nůžkový zvedák (3500 kg)
  • nájezdové rampy délky 1000 mm (i pro sportovní automobily)
  • bezpečnostní zajištění pro případ prasknutí lan atd.
  • bezpečnostní signální tón při spouštění v oblasti nohou
  • obsáhlý soubor volitelného příslušenství (měření geometrie kol, osvětlení atd.)
  • GS-zkušební plaketa, DIN EN 1493, CE-certifikát
  • mimořádně vysoká spolehlivost a velmi dlouhá životnost
  • špičková kvalita (vyrobeno v Německu)

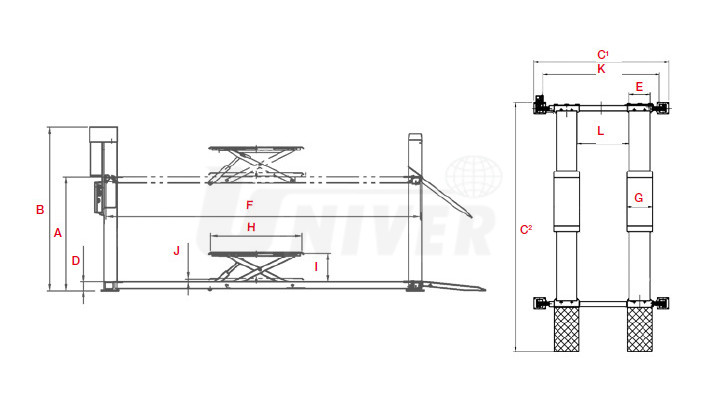

Parametry:
nosnost
výška zdvihu (A)
doba zdvihu / spouštění
délka plošin (F)
šířka plošin (E)
mezera mezi plošinami (L)
nejnižší / nájezdová výška (D)
mezera mezi sloupy vnitřní (K)
délka (C2)
šířka (C1)
výška (B)
elektromotor
napětí
jištění
stlačený vzduch
krytí

přídavný nůžkový zvedák
nosnost
výška zdvihu (I)
délka plošin nastavitelná (H)
šířka plošin (G)
přejezdná výška (J)
4500 kg
2005 mm
35 s
4810 mm
500 mm
980 – 1190 mm
135 mm
2780 mm
5960 mm
3250 mm
2660 mm
3,0 kW
400 V / 50 Hz
16 A
6 – 8 bar
IP 54


3500 kg
450 mm
1400 – 1900 mm
620 mm
50 mm

Volitelné příslušenství:
403576 Sada pro měření geometrie kol, posuvné zadní plošiny v plné velikosti, středová vyrovnávací kazeta a adaptace s otočnými předními plošinami s krycími plechy
481366 Sada (2 ks), úhelníkový adaptér pro přístroje pro měření geometrie kol Beissbarth Easy 3D
358143 Přídavná sada zadních posuvných plošin k dodatečné instalaci na rovné / hladké plošiny
385807 Příplatek za úpravu / rozšíření vnitřní mezery mezi sloupy na 3000 mm
317412 Sada (2 ks), nájezdové a výjezdové sklopné plošiny, délka 1000 mm
425363 Sada (2 ks), nájezdové a výjezdové sklopné plošiny, délka 1500 mm
483016 Vyrovnávací sada pro rovné / hladké plošiny šířky 500 mm, výška 50 mm
435073 Upevňovací materiál pro čtyřsloupové zvedáky řady 4.45, 16 reakčních kotev M12, závitové tyčky a podložky
593178 Ovětlovací sada - přídavné osvětlení , 4 ks LED 45° (dl. 1235 mm), 1 ks spínač + kabel
588624 Náhradní / výplňové kazety 475 / 500 mm pro seřizování světlometů na zvedáku
567529 Příplatek za vysoce kvalitní zinkování plošin (vrchních i bočních ploch)
488551 Hydraulický přístroj pro zjišťování vůlí v zavěšení kol a v řízení, 18 podélných a příčných pohybů pro identifikaci vůlí, nápravové zatížení 2000 kg
403691 Montáž hydraulického přístroje pro zjišťování vůlí v zavěšení kol a v řízení (488551) ve výrobním závodě
462226 Hydraulický olej (HLP 22) pro zvedáky Consul s hydraulickým pohonem, nádoba 5 l
385823 Připojení stlačeného vzduchu do plošin pro přídavný přizvedávací zvedák
403634 Montáž osvětlení ve výrobním závodě
429449 Pneumaticko-hydraulický přídavný zvedák 0.20 ZH (nosnost 2000 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 - 1610 mm)
429456 Pneumaticko-hydraulický přídavný zvedák 0.26 ZH (nosnost 2600 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 - 1500 mm)
404608 Pneumaticko-hydraulický přídavný zvedák 0.40 ZH (nosnost 4000 kg, výška zdvihu 320 mm, max. výška 430 mm, min. / max. rozteč uložení 780 - 1500 mm)

Objednávka tovaru

3310005599890
559989
CONSUL 559989 Čtyřsloupový zvedák 4.45 L-SN
€ 14 600,00
3310004035760
403576
CONSUL 403576 Sada příslušenství pro měření geometrie
na objednávku
€ 3 140,00
3310004813660
481366
CONSUL 481366 Úhelníkový adaptér pro měření geometrie kol (2 ks)
na objednávku
€ 872,40
3310003581430
358143
CONSUL 358143 Sada zadních posuvných plošin
na objednávku
€ 2 299,00
3310003858070
385807
CONSUL 385807 Příplatek za rozšíření mezery mezi sloupy na 300 mm
na objednávku
€ 2 032,00
3310003174120
317412
CONSUL 317412 Nájezdové a výjezdové sklopné plošiny 1000 mm (2 ks)
na objednávku
€ 1 599,00
3310004253630
425363
CONSUL 425363 Nájezdové a výjezdové sklopné plošiny 1500 mm (2 ks)
na objednávku
€ 2 740,00
3310004830160
483016
CONSUL 483016 Vyrovnávací sada pro rovné plošiny šírky 500 mm
na objednávku
€ 2 438,00
3310004350730
435073
CONSUL 435073 Upevňovací materiál pro zvedáky 4.45
na objednávku
€ 280,00
3310005931780
593178
CONSUL 593178 Osvětlovací sada 4 LED
na objednávku
€ 1 560,00
3310005886240
588624
CONSUL 588624 Výplňové kazety pro serřizování smětlometů na zvedáku
na objednávku
€ 320,00
3310005675290
567529
CONSUL 567529 Příplatek za zinkování plošin
na objednávku
€ 6 653,00
3310004885510
488551
CONSUL 488551 Přístroj pro zjišťování vůlí v zavěšení kol a řízení
na objednávku
€ 10 274,00
3310004036910
403691
CONSUL 403691 Instalace přístroje pro zjišťování vůlí ve výrobním závodě
na objednávku
€ 2 565,00
3310004622260
462226
CONSUL 462226 Hydraulický olej HLP 22 (5 l)
na objednávku
€ 135,60
3310003858230
385823
CONSUL 385823 Připojení stlačeného vzduchu do plošin
na objednávku
€ 279,60
3310004036340
403634
CONSUL 403634 Montáž osvětlení ve výrobním závodě
na objednávku
€ 1 320,00
3310004294490
429449
CONSUL 429449 Pneumaticko-hydraulický zvedák 0.20 ZH
na objednávku
€ 3 464,00
3310004294560
429456
CONSUL 429456 Pneumaticko-hydraulický zvedák 0.26 ZH
na objednávku
€ 4 310,00
3310004046080
404608
CONSUL 404608 Pneumaticko-hydraulický zvedák 0.40 ZH
na objednávku
€ 7 254,00
