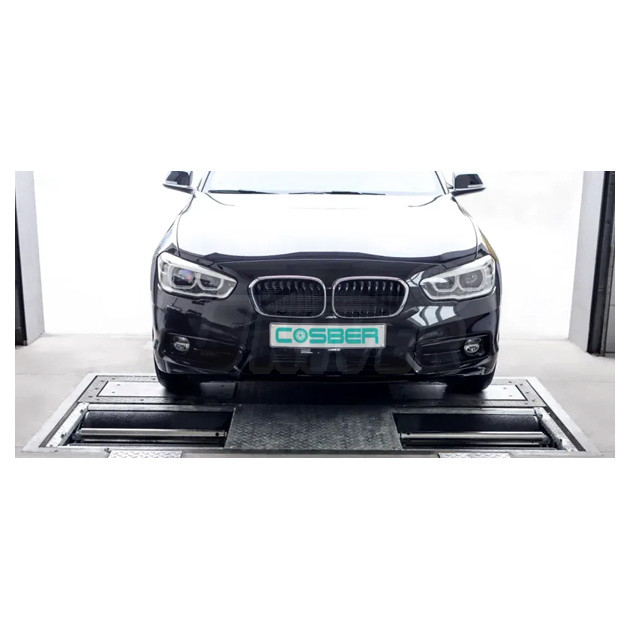

Skúšobná linka podvozkových skupín COSBER Car Test Lane 2in1

Zkušební linku tvoří válcová zkušebna brzd BTC 22 a zkušebna podvozků / tlumičů pérování ESC 20 integrované do jedné sestavy.

Válcová zkušebna brzd COSBER BTC 22

• moderní válcová zkušebna brzd pro rychlé a přesné zkoušení brzd osobních a lehkých užitkových automobilů
• konstrukce válcové zkušebny brzd odpovídá směrnici § 29 StVZO Anlage VIIId
• modulová koncepce umožňuje pozdější dokompletování na zkušební linku
• sada pro zkoušení brzd automobilů s pohonem všech kol (4 x 4), automatické rozeznání vozidel s pohonem všech kol se změnou otáčení válců a elektromagnetická brzda pro snadnější výjezd ze zkušebny
• reakční síly při brzdění vozidla na zkušebních válcích jsou snímány nejmodernější DMS-senzorikou s vysokou přesností měření, mikroprocesorové řízení integrované do válcové skupiny vyhodnocuje naměřené výsledky tak, aby obsluha získala detailní informace o brzdové soustavě celého vozidla
• zkušebna měří brzdné síly na kolech, diferenci brzdných sil na jedné nápravě atd.
• plně automatizovaný zkušební proces se nastartuje najetím vozidla na válcovou skupinu
• analogový ukazatel (830 x 200 x 610 mm) na stěnovém výložníku s natáčecím ramenem (ve standardní dodávce) nebo na sloupu (jako příslušenství na přání) se dvěma velkými kruhovými stupnicemi pro měření brzdné síly levého i pravého kola, se 3 barevnými kontrolkami (červená – žlutá - zelená) pro mezní hodnoty diference naměřených brzdných sil, s LED-kontrolkami pro indikaci momentálního stavu i varování při blokování kol a navíc přídavný LED-displej
• stěnový držák pro upevnění ovládací skříně
• dálkové ovládání
• žárově zinkované válcové jednotky
• vysoká provozní spolehlivost, minimální údržba a dlouhá životnost

Parametry:

napájecí napětí jmenovitý výkon elektromotorů dovolené nápravové zatížení maximální přejezdné zatížení měřicí rozsah brzdné síly průměr válců min. a max. rozchod délka válců součinitel tření za sucha za mokra zkušební rychlost stupeň krytí rozměry hmotnost

3x400 V/50 Hz 2 x 3 kW 3500 kg 4000 kg 0 – 8000 N 205 mm 800 – 2200 mm 700 mm > 0,7 > 0,6 5,1 km/h IP54 2320 x 660 x 240 mm 450 kg

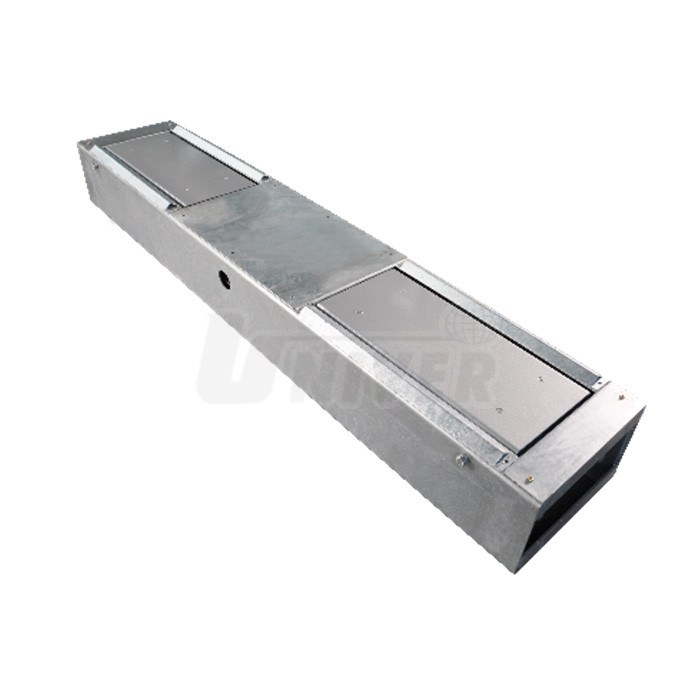

Zkušebna podvozků / tlumičů pérování COSBER ECS 20

• zkušebna podvozků / tlumičů pérování měří relativní adhezi / přilnavost podvozku v % podle mezinárodního měřicího principu EUSAMA, lze tak zjistit technický stav součástí zavěšení kol, což jsou především tlumiče pérování, ale ovlivňují to také konstrukční elementy zavěšení kol, kolová ložiska a pneumatiky
• zkušebna je vybavena 2 elektromotory (4,0 kW), pomocí excentrického pohonu po najetí kol rozkmitají dvě zkušební plošiny (zdvih plošin 6 mm / 15 Hz) s integrovanými vážními snímači
• extrémně robustní mechanika zkušebny zajišťuje dlouhou životnost a vysokou provozní spolehlivost
• žárově zinkované povrchy plošin

Parametry:

napájení elektromotory maximální přejezdné zatížení maximální zkušební nápravové zatížení zkušební plošiny - rozměr zdvih plošin / kmitavá frekvence velikost kola šířka / rozchod kol provozní teplota provozní vlhkost rozměry hmotnost

400 V / 50 Hz 2 x 4 kW 3000 kg 1500 kg 700 x 300 mm 6 mm / 15 Hz 400 – 800 mm 800 – 2 200 mm 0°C až 40°C ≤ 90 % 2320 x 430 x 275 mm 346 kg

Volitelné příslušenství:
20.02.01.0030 Instalační rám
