Sada 2 - a 3-ramenných sťahovákov na tabuli KUKKO 30-20-T

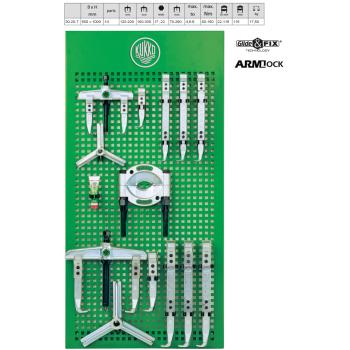

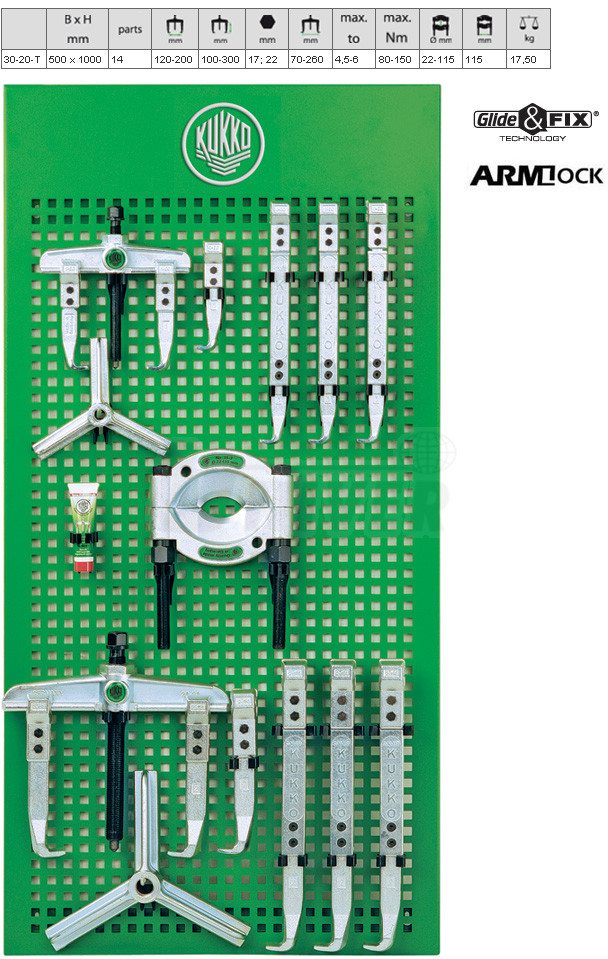

Univerzální sada 2- a 3-ramenných stahováků se standardními stahovacími háky a separátorem (oddělovacím přípravkem) na děrované tabuli 500x1000 mm německé firmy KUKKO-Werkzeugfabrik patří do nejvyšší kvalitativní třídy v Evropě.Ze 14-dílné sady lze sestavit tyto stahováky:
- 2-ramenný stahovák s posuvnými háky 20-10 (rozevření 120 mm, délka háků 100 mm),
- 2-ramenný stahovák s posuvnými prodlouženými háky 20-10-2 (rozevření 120 mm, délka háků 200 mm),
- 2-ramenný stahovák s posuvnými háky 20-20 (rozevření 200 mm, délka háků 150 mm),
- 2-ramenný stahovák s posuvnými prodlouženými háky 20-20-3 (rozevření 200 mm, délka háků 300 mm),
- 3-ramenný stahovák s posuvnými háky 30-10 (rozevření 130 mm, délka háků 100 mm),
- 3-ramenný stahovák s posuvnými prodlouženými háky 30-10-2 (rozevření 130 mm, délka háků 200 mm),
- 3-ramenný stahovák s posuvnými háky 30-20 (rozevření 200 mm, délka háků 150 mm),
- 3-ramenný stahovák s posuvnými prodlouženými háky 30-20-3 (rozevření 200 mm, délka háků 300 mm),
Dále je v sadě:
- separátor (dělicí přípravek) 15-2 (Ø 22-115 mm),
- tuba speciálního maziva na vřetena stahováků KUKKO Spezialfett.
Vlastnosti:
- univerzální provedení se standardními stahovacími háky ve standardních délkách,
- 2-ramenná provedení umožňují práci nenáročnou na prostor,
- 3-ramenná provedení zajišťují rovnoměrné rozložení zátěže a tím obzvláště bezpečné uchycení na stahovaném dílu,
- stahovací háky zůstávají v každé pozici i pod zatížením paralelně k sobě,
- stahované díly leží výlučně na velké styčné ploše stahovacích háků a stahování je šetrné,
- na nosníku jsou stahovací háky plynule posuvné,
- nosníky velikostí -1 až -30 mají šestihranný profil na který lze v případě potřeby nasadit klíč jako přídržník,
- hlavy vřeten jsou opatřené prstencem, který zabraňuje, aby se klíč při stahování sesmekl,
- prodlužovací kusy háků dodávané jako volitelné příslušenství umožňují bezproblémové zvýšení upínací hloubky,
- separátory se používají ke stahování ložisek usazených v místech, kde nelze zasunout ramena standardních 2- a 3-ramenných stahováků, je to varianta vnějšího stahování v případě, že stahovaný díl leží naplocho na podložce,
- velké kontaktní plochy separátorů umožňují šetrné stahování,
- ostré, klínovité břity čelistí se nalisují za stahovaný díl a usadí se přitom mezi ložisko a jeho sedlo/uložení,
- upínání oddělovacích čelistí se provádí stejnoměrným utahováním matic na bočních čepech,
- dílenská tabule 500x1000 mm je děrovaná čtverečky 10x10 mm, do kterých se osazují speciální háčky/svěrky pro stabilní upevnění nářadí,
- stahováky i separátory jsou zhotoveny z vysoce kvalitního materiálu s velkou odolností a dlouhou životností i při velmi náročných provozních podmínkách.
Použití:
- univerzální nasazení zejména pro stahování kuličkových ložisek, ložisek, ozubených kol atd.
- otočením stahovacích háků je stahovák funkční buď jako vnější nebo vnitřní,
- tyto stahováky jsou vhodné i pro stahování asymetrických dílů.
