Přístroj pro měření geometrie kol Beissbarth VAS 701 011

Přístroj pro měření / seřizování geometrie kol na internetové bázi, kdy kompaktní webová technologie nahrazuje celý vozík s počítačem a vytváří tak zejména před přístrojem více prostoru.

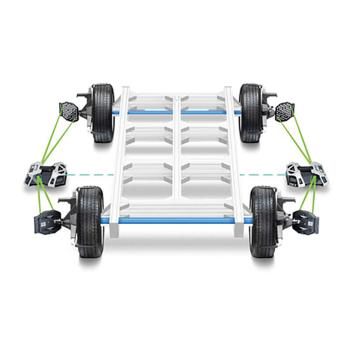

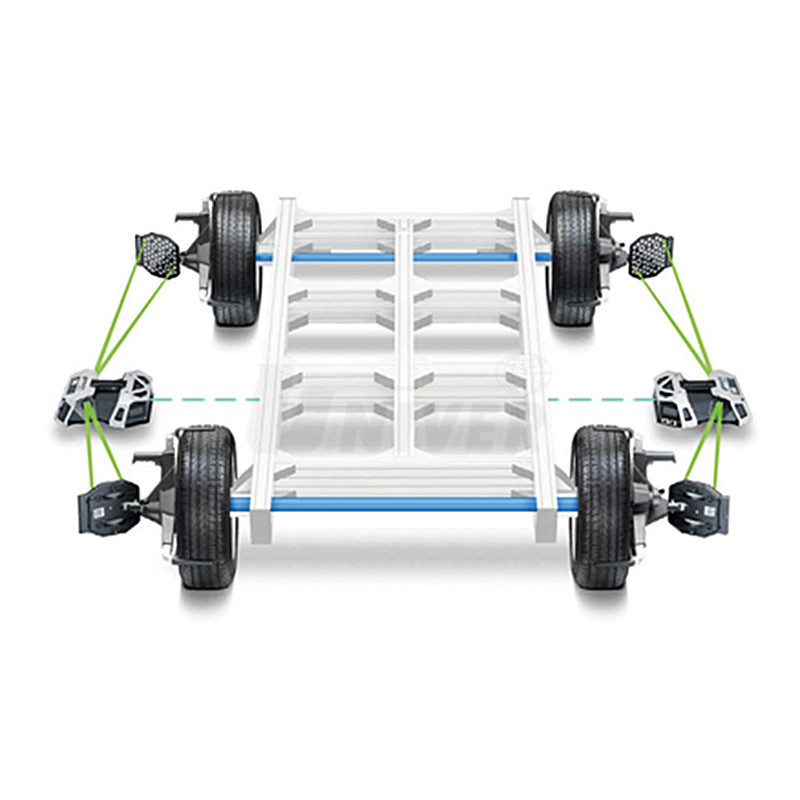

• přístroj na internetové bázi pro velmi rychlé a přesné měření se snímači umístěnými na levé a pravé straně zvedáku
• Stream-to-X: přímé zobrazení softwaru na jakémkoli televizoru, počítači, notebooku nebo chytrém telefonu
• standardně s funkcí WorkshopNet

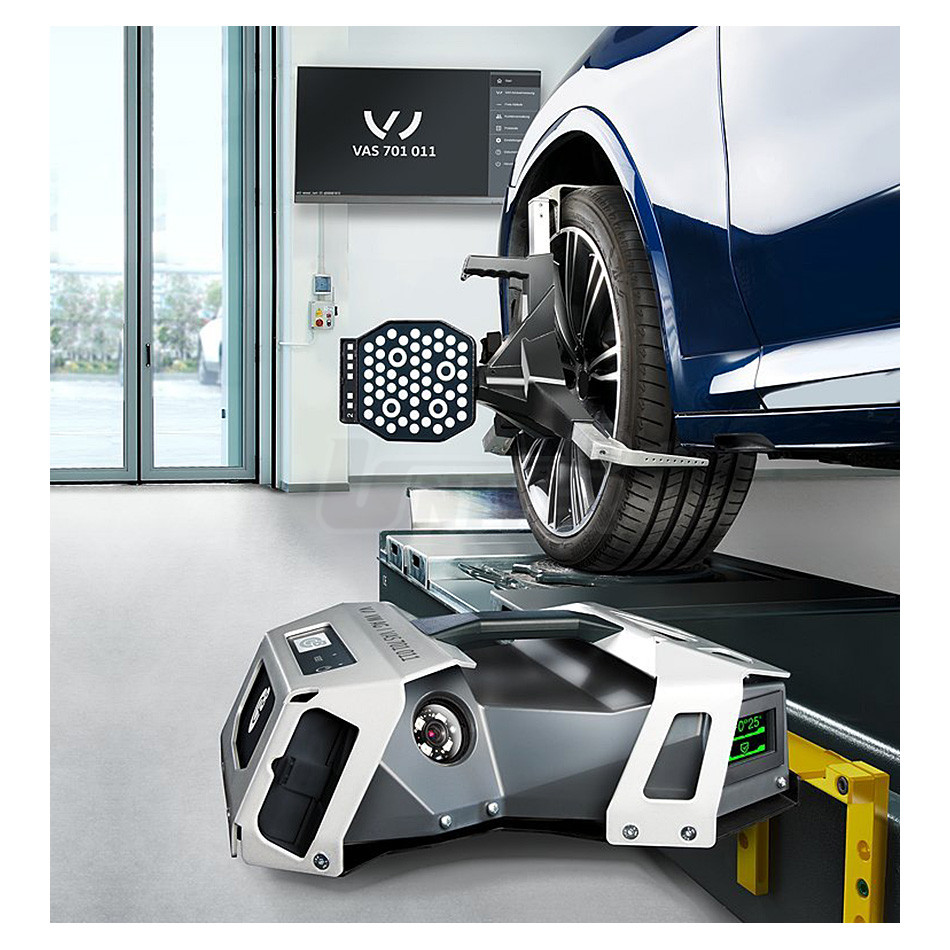

• kolové držáky Q.Grip pro rychlé upevnění během několika sekund, bez kontaktu s ráfkem
• výkonný software s optimalizovaným procesem pro kompletní geometrii kol
• technologie 3D kamery umožňuje vysoce přesná měření a možnosti seřizování v reálném čase
• kompletně bezkabelové provedení s vysoce výkonnými Li-Ion bateriemi

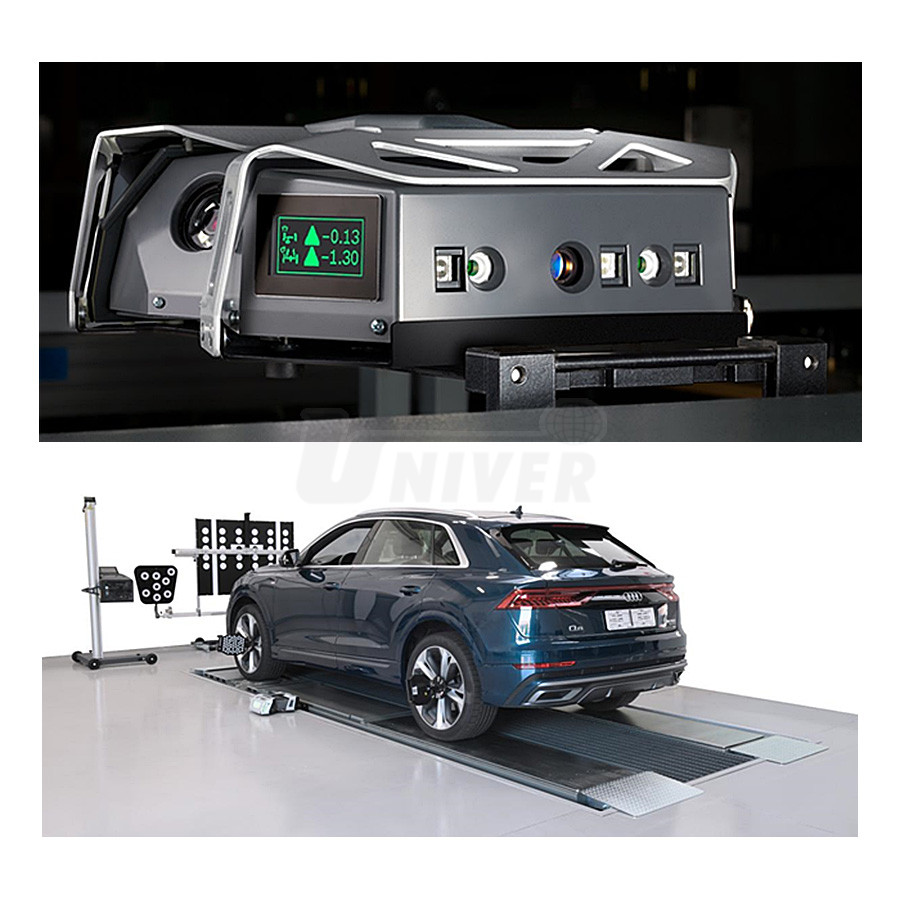

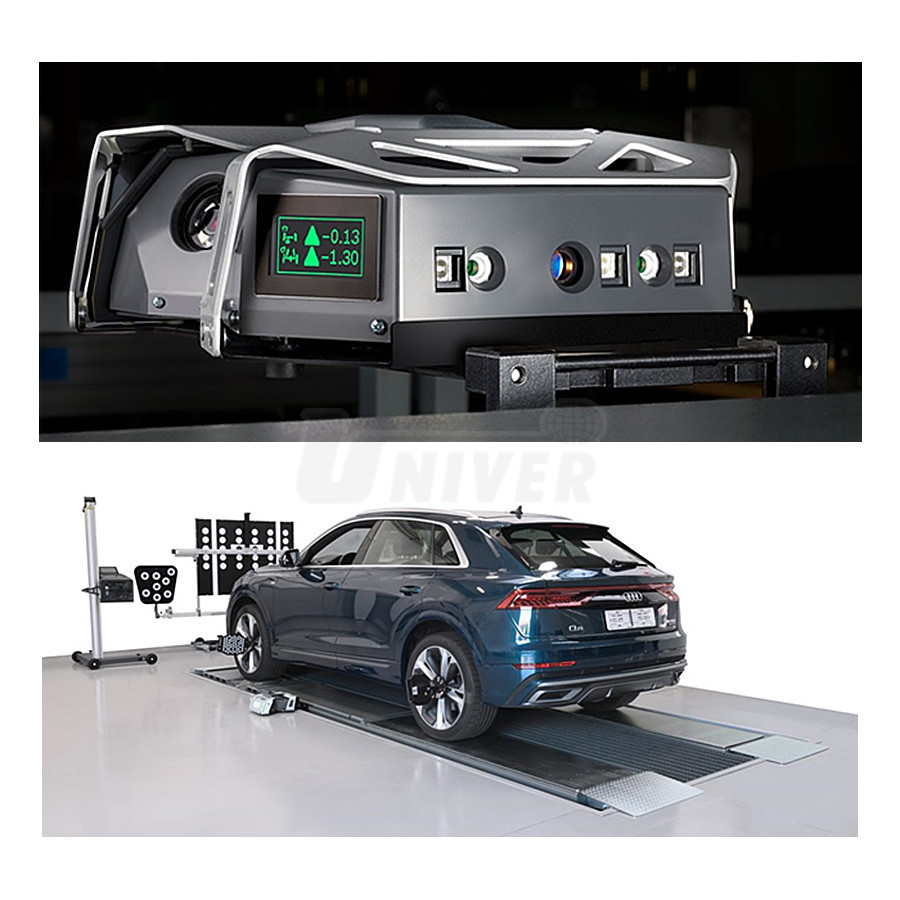

• obsluha pod vozidlem má naměřené hodnoty neustále viditelné prostřednictvím čtyř OLED displejů na měřicích snímačích

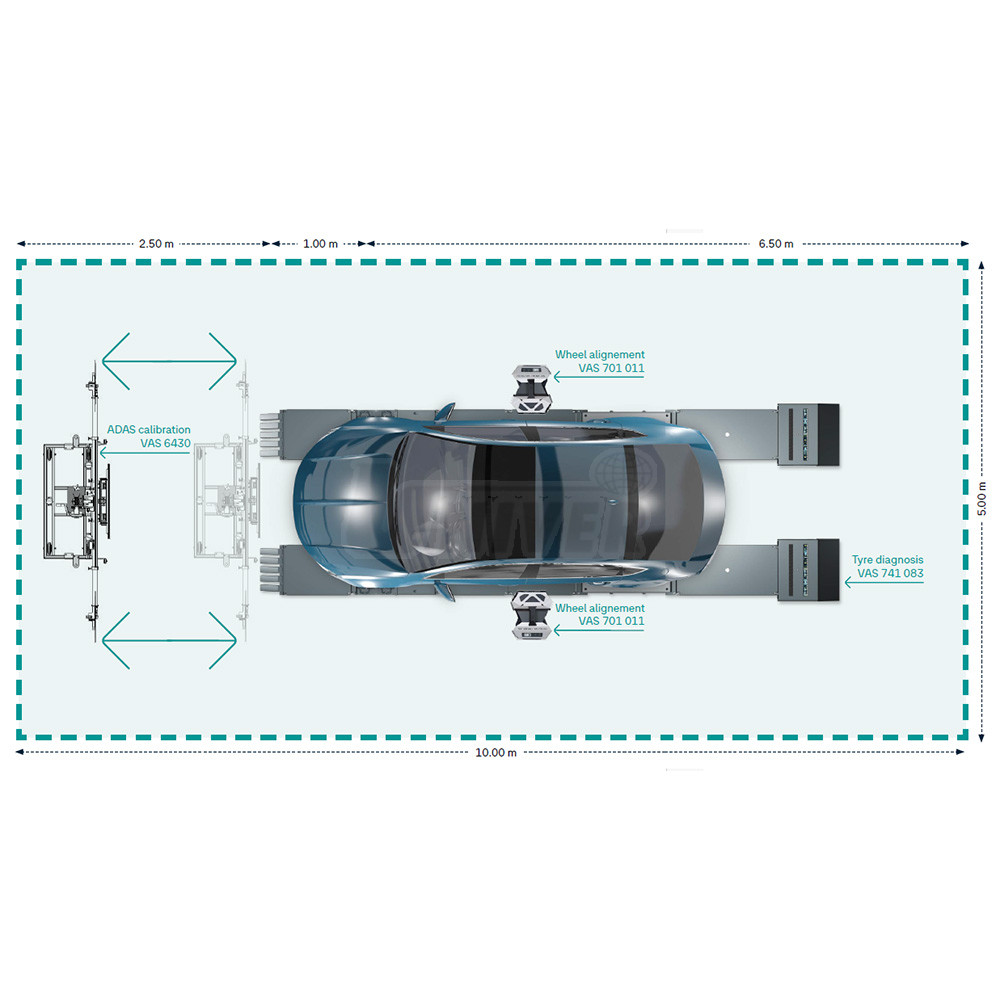

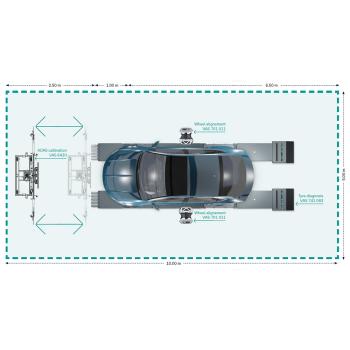

• prostor před zvedákem lze trvale využívat například pro seřízování světlometů nebo kalibraci asistenčních systémů řidiče (ADAS)
• měření začíná ihned po uchycení tabulí / terčů na kola
• výměna tabulí pomocí QR kódu během několika sekund, bez složité kalibrace
• měření ve všech polohách kol snižuje časy nastavení a chyby upínání

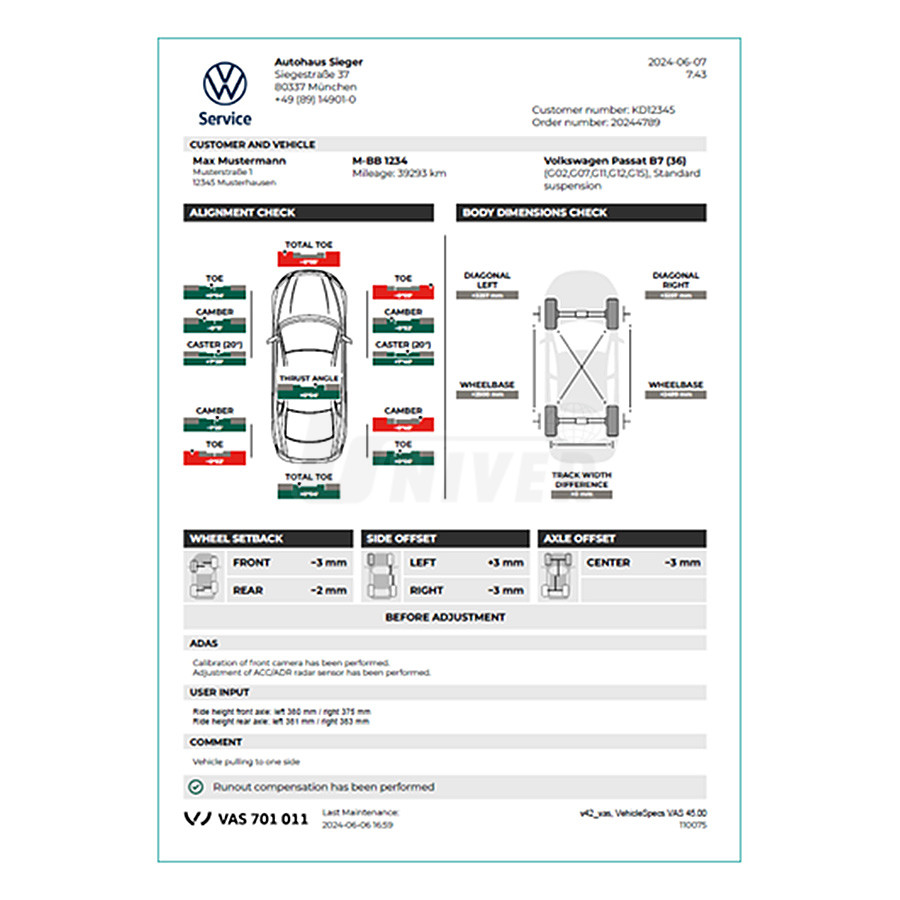

• srozumitelné a jasné protokoly pro zákazníka
• tematické protokoly měření (např. měření havarovaných vozidel) namísto univerzálních protokolů
• měření všech běžných parametrů vozidel, včetně rozměrů vozidla, pro snadné zjištění deformací rámu
• přímá integrace váhy pro měření zatížení kol VAS 701 009
• přímý přenos zatížení kol do programu pro měření kol / náprav
• živé zobrazení rozložení příčného zatížení během celého měření
• velmi snadná obsluha
• vysoká provozní přesnost, rychlost, efektivita a spolehlivost, dlouhá životnost i v náročném pracovním nasazení
• špičková kvalita garantovaná renomovaným německým výrobcem

Dodávka obsahuje:
2 VAS 701 011 měřicí snímače s OLED-displeji
displejový modul pro přímý straming na TV, PC, Laptop nebo tablet
tablet
2 akumulátorové Li-Ion baterie s nabíjecí stanicí
4 kolové držáky Q.Grip bez kontaktu s diskem
4 měřicí tabule / terče s funkcí AutoID
stěnový držák pro kolové držák
nová generace software
obsáhlá databanka předepsaných hodnot geometrie kol
adaptér na zvedák

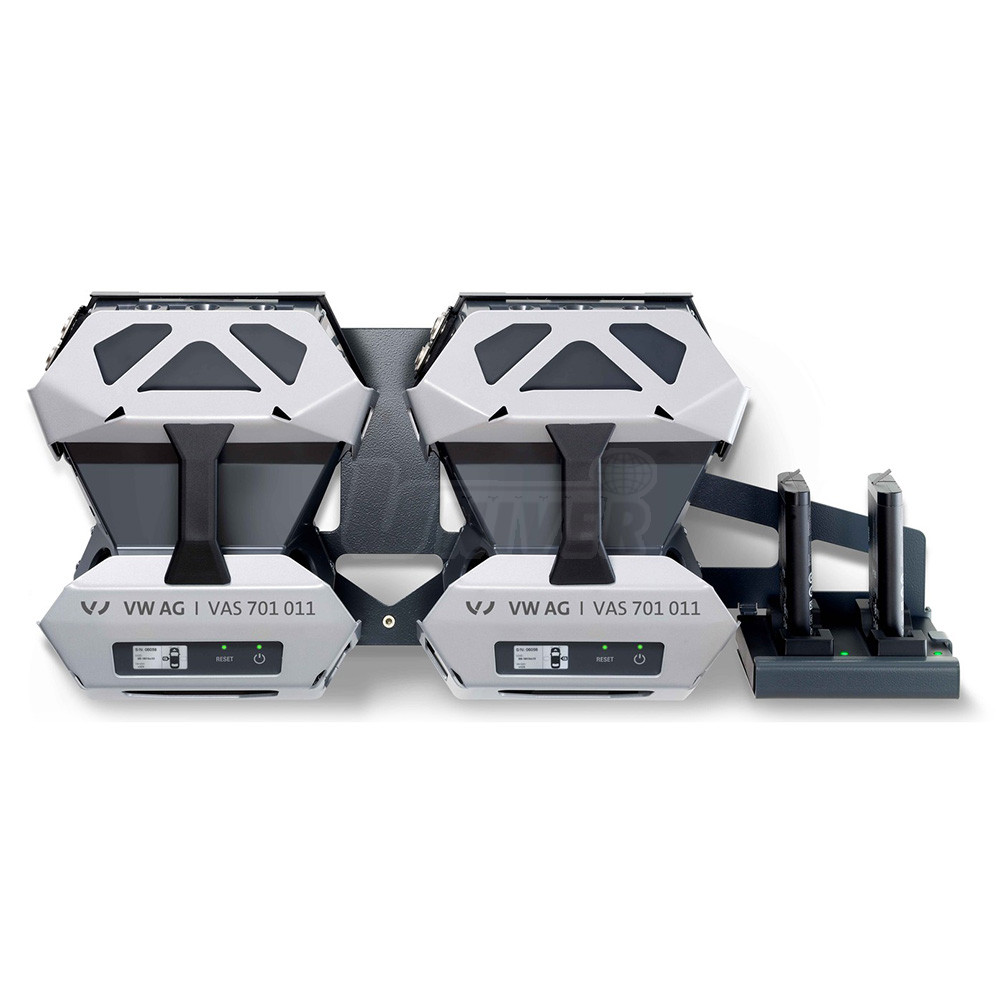

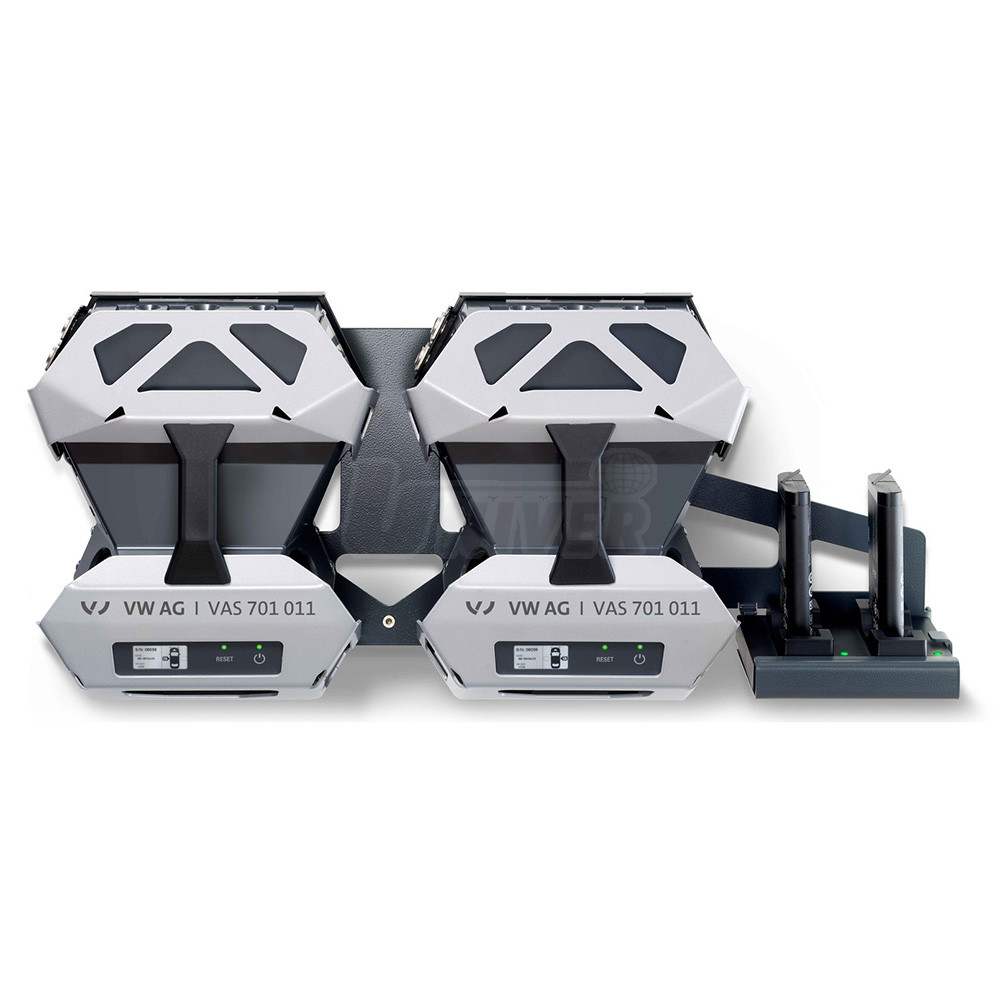

stěnový držák pro měřicí snímače a nabíjecí stanici
držák volantu
přípravek na stlačení brzdového pedálu
2 elektronické přední otočné plošiny
2 spojovací vedení otočných plošin
4 vložky
Key Card VAS6767/2
Key Card data pro vozidla jiných značek

Parametry:

napájení příkon měřicí systém přenos dat rozměr kol rozvor kol nosnost otočné plošiny hmotnost

90 – 264 V 45 W 3D bezkabelový 835 – 1080 mm 1800 – 4500 mm 2000 kg 80 kg

Hodnoty geometrie kol:
dílčí sbíhavost (PN+ZN)
celková sbíhavost (PN+ZN)
diferenční úhel sbíhavosti
odklon kola (PN+ZN)
záklon
příklon
přesazení kol (PN+ZN)
úhel jízdní osy
osa symetrie
diferenční úhel rozvoru
boční přesazení vlevo/vpravo

Volitelné příslušenství:
1690002019 - data vozidel Updata / aktualizace / Key Card 365
1690200013 - měřicí tabule ADAS pro Q.Lign, umožňují vyrovnání tabulí pro kalibraci asistenčních systémů řidiče (ADAS), 2 ks ADAS měřicí tabule, 2 ks ochranné potahy
1690203025 - spojovací vedení k měřicím hlavám 10 m
1690203041 - spojovací vedení k měřicím hlavám 15 m
1690201069 - nabíjecí stanice pro Q.Lign, včetně příslušenství
1690203053 - aku-baterie Li-Ion 99 Wh
1693770648 - síťový díl pro Q.Lign - příslušenství, 19 V RRC
1690201030 - box pro nouzové napájení měřicích hlav při výpadku aku-baterie, mobilní použití, potřebuje přídavný síťový díl 19 V (1693770648)
1690201035 - adaptér na zvedák pro Q.Lign
1693770644 - tablet pro Q.Lign, Android, 10.1"
1693770634 - klávesnice a myš
1690201054 - stěnový držák pro Q.Lign
1690770415 - tiskárna pro vozíky Beissbarth
1690201055 - vozík s 27"-monitorem pro Q.LIgn, včetně držáku monitoru
1690101010 - sada 4 adaptérů Q.Grip, pro Q.Lign
1690400100 - RaceScales / VAS 7001009 / precizní otočné plošiny s vážními jednotkami / 433 MHz
1690401011 - standardní elektronická hliníková otočná plošina bez spojovacího kabelu (1 ks), slouží pro změření maximálního natočení kola
1690401013 - precizní elektronická hliníková otočná plošina bez spojovacího kabelu (1 ks), uložení v ocelových kuličkách pro malý odpor při natáčení a vysokou přesnost, slouží pro změření maximálního natočení kola
1690402001 - gumový návlek pro hliníkovou otočnou plošinu, chrání ji před nečistotami
1690701052 - nájezdové rampy (2 ks) pro 2 hliníkové otočné plošiny
1690401008 - sada (2 ks) nájezdové rampy pro otočné plošiny a přesuvné plošiny, umožňují měření na zvedácích bez vybrání pro otočné plošiny a posuvné plošiny
1690702082 - výplň pro hliníkovou otočnou plošinu
1690102041 - výplň pro precizní hliníkovou otočnou plošinu
1690701508 - magnetické držáky (4 ks) pro matice kol | 75 mm, středové upnutí pro vysoce přesná měření, vhodné pro 3/4/5/6-děrové disky
1690701521 - magnetické držáky (4 ks) pro matice kol | 100 mm, středové upnutí pro vysoce přesná měření, vhodné pro 3/4/5/6-děrové disky
1690380010 - samostředicí rychloupínací držáky pro Porsche (4 ks), VAS 6918, upnutí přes středový otvor disku, redukuje chyby upnutí
1690380161 - samostředicí rychloupínací držáky pro Teslu (4 ks), upnutí přes středový otvor disku, redukuje chyby upnutí
1690381299 - samostředicí rychloupínací držáky pro vozy Ferrari
1690301002 - středová upínací sada pro Porsche Carrera GT, 2 upínáky s levým závitem, 2 upínáky s pravým závitem, 4 spojlerové adaptéry s libelou
1690380002 - středová upínací sada pro Porsche 911 GT3 (od roku výroby 2010) a Porsche 911 Turbo (od roku výroby 2009), 4 středové upínáky, 4 distanční kroužky pro Porsche 911 Turbo se středovým šroubením, redukuje chyby upnutí
1690801002 - rychloupínací jednotka Mercedes Benz (1 ks), distanční čepy přímo na náboji kola, není třeba provádět kompenzaci házivosti disku
1690801001 - rychloupínací jednotka BMW (1 ks), distanční čepy přímo na náboji kola, není třeba provádět kompenzaci házivosti disku
1690801007 - vymezovací čep pro rychloupínací jednotku Mercedes-Benz / 100 mm
1690801003 - vymezovací čep pro rychloupínací jednotku BMW / 120 mm
1690401019 - vymezovací čep pro rychloupínací jednotku Mercedes-Benz a BMW / 125 mm
1690311112 - sada 4 kolových upínacích držáků Multi-Fit, 13" - 22", upnutí bez nebezpečí poškození disku
1690311089 - 1 upínací držák se standardními čelistmi / 13" - 22"
1690311164 - sada upínacích čelistí pro 1 Multi-Fit upínací držák / Softline disky
1690311115 - sada upínacích čelistí pro 1 Multi-Fit upínací držák / nákladní automobily
1690311113 - sada prodlužovací adaptérů pro upínací držák Multi-Fit (4 ks), 23" - 28"
1692000156 - brzdové zarážky, sada 2 ks
1693740001 - taška se závažím 5 kg
1693740002 - taška se závažím 10 kg
1693740003 - taška se závažím 20 kg
1690202155 - zakrývací tabule / Q.Lign
1690801048 - držák pro 4 ks Q.Grip
1690101077 - sada 4 stěnových držáku / Q.Grip
1690101084 - VAS 701011/1 sada 2 magnetických držáků VW Crafter / 130 mm & 205 mm průměr děrování
1690201122 - adaptér zvedáku spodní pro Q.Lign
1690201131 - VAS 701011/2 / měřicí tabule pro VAS 701011
