Prístroj pre zistenie netesností vo valcoch Leitenberger DRV 05 / 05.3 / 06
Diagnostické přístroje Leitenberger DRV 05 / DRV 05.3 / DRV 06 vysoké kvality (vyrobeno v Německu) umožňují změřit ztráty tlaku ve spalovacím prostoru na základě množství unikajícího vzduchu různými netěsnostmi. Bez nákladné demontáže lze zjistit, zda jde o podpálené ventily, netěsné pístní kroužky, vadné těsnění pod hlavou válců apod.Přes otvor pro zapalovací nebo žhavicí svíčku se pomocí přístroje přivede do spalovacího prostoru s pístem zpravidla v horní úvrati stlačený vzduch (z dílenského rozvodu nebo z kompresoru) a následně se změří pokles tlaku. Precizní tlakoměr má vyznačené zelené pole, které značí přijatelný pokles tlaku 23 %. Pro zážehové a vznětové motory pracuje přístroj s tlakem vzduchu v rozsahu 6 až 14 bar.

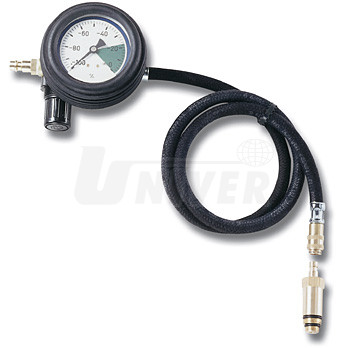

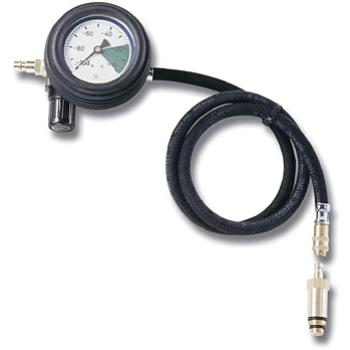

Typ DRV 05 (041113) je určen pro zážehové i vznětové motory. Dodává se s regulačním ventilem, s připojovací hadicí dl. 1 m s rychlospojkou a se závitovým adaptérem ZKS 01.1 (M14x1,25 a M18x1,5).
Typ DRV 05.3 (041119) je určen speciálně pro motocyklové motory. Jinak jde o stejné provedení jako DRV 05, tedy s regulačním ventilem, s připojovací hadicí dl. 1 m s rychlospojkou a se závitovým adaptérem ZKS 01.1 (M14x1,25 a M18x1,5) a navíc s motocyklovými adaptéry KPA 01_Motorrad (M12x1,25, dlouhý závit) a KPA 02_Motorrad (M10x1, dlouhý závit).

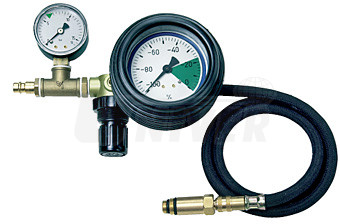

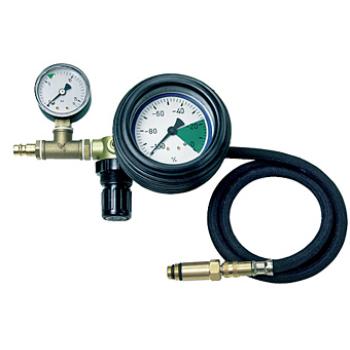

Typ DRV 06 (041121_1) má oproti DRV 05 navíc přídavný tlakoměr pro měření vstupního tlaku vzduchu. . Dodává se s regulačním ventilem, s připojovací hadicí dl. 1 m s rychlospojkou a se závitovým adaptérem ZKS 01.1 (M14x1,25 a M18x1,5).

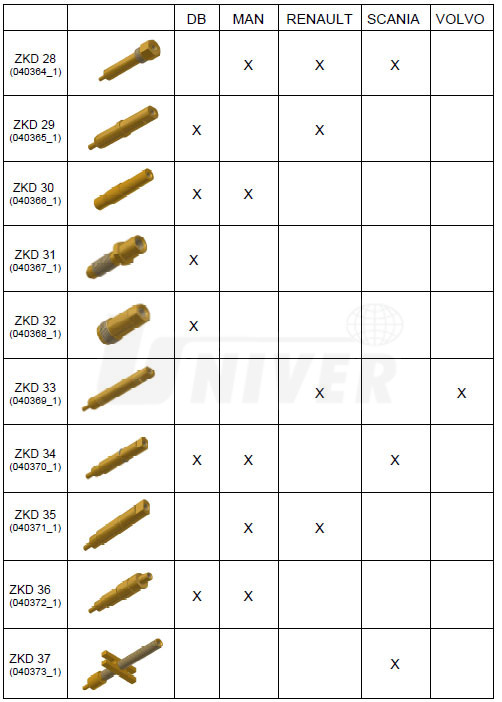

K přístrojům DRV 05/06 existuje celá řada připojovacích adaptérů:
Pozn. IG-vnitřní závit, AG-vnější závit, ZKD 06 / 07 / 08 použitelné jen ve spojení s KPA 01.
Použití adaptérů na jednotlivých vozidlech
automobily s dieselovými motory |
adaptér |
závit |
připojení přes |
|
|||
145, 146, 147, 156 JTD |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
147, 156, 159, 166, GT JTD |
ZKD 43 |
M 9x1 |
žhavicí svíčka |
|
|||
Common Rail |
ZKD 47 |
M 10x1 |
žhavicí svíčka |
V6 TDI |
ZKD 11.2 |
M 10x1 |
žhavicí svíčka |
|
|||
318, 324, 325, 524, 525, 725 |
ZKD 01 |
M 12x1,25 |
žhavicí svíčka |
320, 330, 520, X5 |
ZKD 16 |
M 10x1 |
žhavicí svíčka |
FIAT |
|||
Brava 1.9l JTD |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
Bravo 1.9l JTD |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
Croma 1.9l D / 2.4l D |
ZKD 43 |
M 9x1 |
žhavicí svíčka |
Marea 1.9l JTD |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
Multipla 1.9l JTD |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
Punto 1.9l JTD |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
Stilo 1.9l JTD |
ZKD 43 |
M 9x1 |
žhavicí svíčka |
FORD |
|||
Fiesta 1.4l / 1.6l TDCi |
ZKD 40 |
M 8x1 |
žhavicí svíčka |
Focus C-Max 2.0l TDCi |
ZKD 26 |
M 10x1 |
žhavicí svíčka |
Mondeo 3 2.0+2.2l TDCi |
ZKD 49 |
M 10x1 |
žhavicí svíčka |
Transit |
ZKD 08 |
ø 18/9,4 |
tryska |
|
|||
kód motoru 4D55, 4D56 |
ZKD 51 |
M 10x1,25 |
žhavicí svíčka |
|
|||
Florian |
ZKD 41 |
M 10x1,25 |
žhavicí svíčka |
Gemini |
ZKD 41 |
M 10x1,25 |
žhavicí svíčka |
Midi D |
ZKD 41 |
M 10x1,25 |
žhavicí svíčka |
Pickup D |
ZKD 41 |
M 10x1,25 |
žhavicí svíčka |
Trooper D |
ZKD 41 |
M 10x1,25 |
žhavicí svíčka |
|
|||
S-Type |
ZKD 48 |
M 10x1 |
žhavicí svíčka |
X-Type |
ZKD 49 |
M 10x1 |
žhavicí svíčka |
|
|||
Cherokee 2.5l VM |
ZKD 20 |
M 10x1 |
žhavicí svíčka |
|
|||
Carnival 2.9l |
ZKD 21 |
ø 16,5/7 |
tryska |
Sorento |
ZKD 23 |
M 10x1,25 |
žhavicí svíčka |
Sportage |
ZKD 24 |
M 10x1,25 |
žhavicí svíčka |
Carens |
ZKD 25 |
M 10x1 |
žhavicí svíčka |
|
|||
Kappa, Lybra, Thesis |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
|
|||
90, 110, Country D + TD, Defender TDI, |
|||
Discovery TD5, Freelander TDI 2.5, |
|||
Range Rover |
ZKD 01 |
M 12x1,25 |
žhavicí svíčka |
Freelander TDI 2.0 + TD4, Range Rover 3 |
ZKD 16 |
M 10x1 |
žhavicí svíčka |
Defender TDI, Discovery TDI, Range Rover TD |
ZKD 20 |
M 10x1 |
žhavicí svíčka |
|
|||
323 1.7l |
ZKD 41 |
M 10x1,25 |
žhavicí svíčka |
E-Serie RF |
ZKD 24 |
M 10x1,25 |
žhavicí svíčka |
Mazda 6 |
ZKD 38 |
M 10x1,25 |
žhavicí svíčka |
|
|||
CDI |
ZKD 20 |
M 10x1 |
žhavicí svíčka |
Typ 310 |
ZKD 09 |
M 22x1,5 |
tryska |
turbodiesel |
ZKD 07 |
ø 16,5/7 |
tryska |
|
ZKD 10 |
M 20x1,5 |
tryska |
kód motoru 4D34 |
ZKD 45 |
ø 17/7 |
tryska |
ZKD 50 |
M 10x1,25 |
žhavicí svíčka |
|
kód motoru 4D55, 4D56 |
ZKD 51 |
M 10x1,25 |
žhavicí svíčka |
kód motoru F8Q |
ZKD 46 |
M 12x1,25 |
žhavicí svíčka |
|
|||
Patrol 3.3l |
ZKD 14 |
M 10x1,25 |
žhavicí svíčka |
|
|||
Astra F Isuzu Motor |
ZKD 41 |
M 10x1,25 |
žhavicí svíčka |
Astra H 1.9l CDTI |
ZKD 43 |
M 9x1 |
žhavicí svíčka |
Astra H Fiat Motor |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
Corsa B 1.5l / 1.7l |
ZKD 41 |
M 10x1,25 |
žhavicí svíčka |
Vectra A & B 1.7l |
ZKD 41 |
M 10x1,25 |
žhavicí svíčka |
Vectra C 1.9l CDTI |
ZKD 43 |
M 9x1 |
žhavicí svíčka |
Vectra C Fiat Motor |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
Signum 1.9l CDTI |
ZKD 43 |
M 9x1 |
žhavicí svíčka |
Signum Fiat Motor |
ZKD 42 |
M 10x1 |
žhavicí svíčka |
Zafira 1.9l CDTI |
ZKD 43 |
M 9x1 |
žhavicí svíčka |
|
|||
kód motoru DJ5TED |
ZKD 26 |
M 10x1 |
žhavicí svíčka |
kód motoru DV4, DV6 |
ZKD 40 |
M 8x1 |
žhavicí svíčka |
kód motoru DW8, TUD 5 |
ZKD 16 |
M 10x1 |
žhavicí svíčka |
kód motoru DW10, DW12 |
ZKD 39 |
ø 17/7 |
tryska |
žhavicí svíčka s M 12x1,25 |
ZKD 46 |
M 12x1,25 |
tryska |
|
|||
kód motoru F8M, 700/720/730 |
ZKD 01 |
M 12x1,25 |
žhavicí svíčka |
kód motoru F8Q |
ZKD 19 |
M 10x1 |
žhavicí svíčka |
kód motoru F9Q, K4M, G9T, G9U |
ZKD 15 |
M 10x1 |
žhavicí svíčka |
|
|||
Fabia kód motoru AMF, ASZ, BNM |
ZKD 16 |
M 10x1 |
žhavicí svíčka |
Felicia kód motoru AEF |
ZKD 46 |
M 12x1,25 |
žhavicí svíčka |
Octavia kód motoru AEY, AGB, AQM, AGR, |
|||
AHF, ASV, ALH, ATD, ASZ, BJB, BKC |
ZKD 16 |
M 10x1 |
žhavicí svíčka |
BKD |
ZKD 44 |
M 8x1 |
žhavicí svíčka |
Roomster kód motoru |
|||
AXR, BSW, BCS, BNM, BNV, BMS |
ZKD 16 |
M 10x1 |
žhavicí svíčka |
Superb kód motoru AVB, AVF, AWX |
ZKD 16 |
M 10x1 |
žhavicí svíčka |
AYM, BDG |
ZKD 47 |
M 10x1 |
žhavicí svíčka |
SMART |
|||
Forfour |
ZKD 22 |
M 8x1 |
žhavicí svíčka |
Fortwo |
ZKD 15/18 |
M 10x1 |
žhavicí svíčka |
|
|||
Common Rail |
ZKD 47 |
M 10x1 |
žhavicí svíčka |
čerpadlo-tryska |
ZKD 16 |
M 10x1 |
žhavicí svíčka |
atmosférické a turbodieselové motory |
ZKD 02 |
M 24x2 |
tryska |
TDI |
ZKD 06 |
ø 17/7 |
tryska |
|
|
|
|
|
|
|
|
pevný, délka adaptéru 200 mm |
ET 37.4 |
M 18x1,5 |
zapalovací svíčka |
pevný, délka adaptéru 200 mm |
ET 37.5 |
M 18x1,5 + M 14x1,25 |
zapalovací svíčka |
pružný, délka adaptéru 200 mm |
KPA 08 |
M 10x1 |
zapalovací svíčka |
pružný, délka adaptéru 200 mm |
KPA 09 |
M 12x1,25 |
zapalovací svíčka |
pružný, délka adaptéru 200 mm |
KPA 10 |
M 14x1,25 |
zapalovací svíčka |
pružný, délka adaptéru 200 mm |
KPA 11 |
M 18x1,5 |
zapalovací svíčka |
pružný, délka adaptéru 200 mm |
KPA 12 |
M 8x1 |
zapalovací svíčka |
|
|||
|
|
||
LR-zkušební přístroj na MotoMeter-adaptér: |
adaptér není potřeba |
