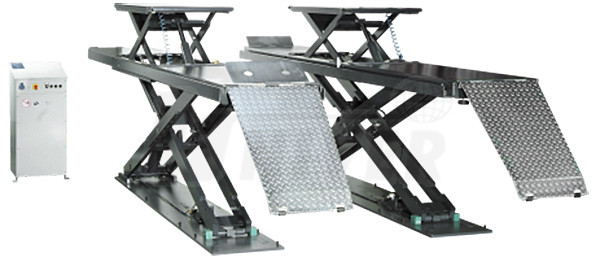

Nůžkový plošinový zvedák Consul 0.40 SN-AM

Nůžkový elektrohydraulický plošinový zvedák (4 t) s plošinami (4800 mm), s přídavným nůžkovým zvedákem a sadou příslušenství pro měření geometrie kol.

• instalace na podlahu nebo s použitím přejezdových klapek i do úrovně podlahy
• velmi nízká konstrukční výška ve spuštěném stavu
• elektro-hydraulické ovládání v ovládací skříňce
• velmi tichý hydraulický pohonný agregát
• 17-stupňové mechanické západkové zařízení
• pneumatické odblokování pomocí tlačítka při procesu spouštění / klesání
• plošiny s nájezdovými / výjezdovými plošinami a plošinkami se zajištěním proti nechtěnému sjetí vozidla
• integrované kolejničky pro přídavný zvedák pro přízdvih kol / náprav

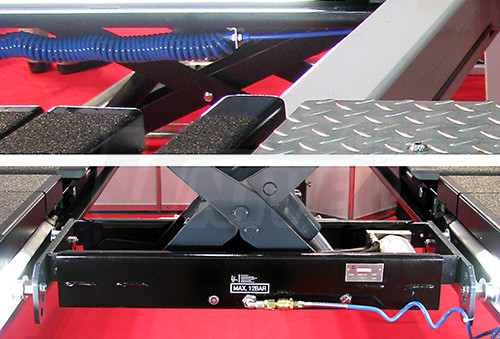

• integrovaný přídavný oboustranný nůžkový zvedák (3,5 t)
• příslušenství pro měření geometrie kol v nivelované pozici / výšce - uchycení pro otočné plošiny / talíře o výšce až 50 mm se sériových krytem a kazetovým systémem, nastavitelné zadní plošiny plné velikosti
• bezpečnostní signální tón při spouštění v oblasti nohou
• zásuvka 230 V
• GS-zkušební plaketa, DIN EN 1493, CE-certifikát
• mimořádně vysoká spolehlivost a velmi dlouhá životnost
• špičková kvalita (vyrobeno v Německu)

Parametry:

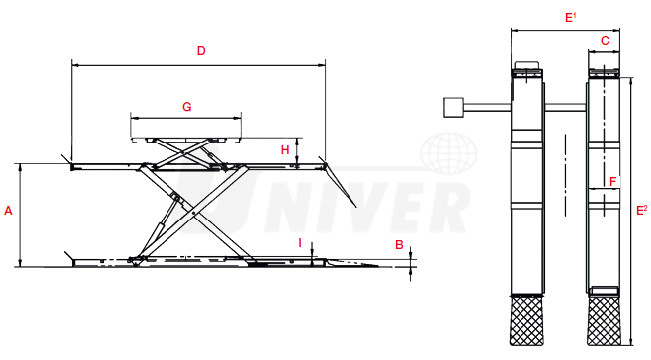

nosnost výška zdvihu (A) doba zdvihu / spouštění délka plošin (D) šířka plošin (C) nejnižší / nájezdová výška (B)     délka (E2) šířka (E1) elektromotor napětí jištění krytí stlačený vzduch přídavný nůžkový zvedák nosnost výška zdvihu (H) délka plošin nastavitelná (G) šířka plošin (F) přejezdná výška (I)

4000 kg 2100 mm 60 s 4800 mm 650 mm 189 mm 5770 mm 2260 mm 3,6 kW 400 V / 50 Hz 20 A IP 54 8 bar 3500 kg 450 mm 1400 - 1970 mm 620 mm 50 mm

Volitelné příslušenství:

434720
upevňovací materiál pro nůžkové plošinové zvedáky Consul řady 0.35 / 0.40, 16 reakčních kotev M18, závitové tyčky a podložky.

429449

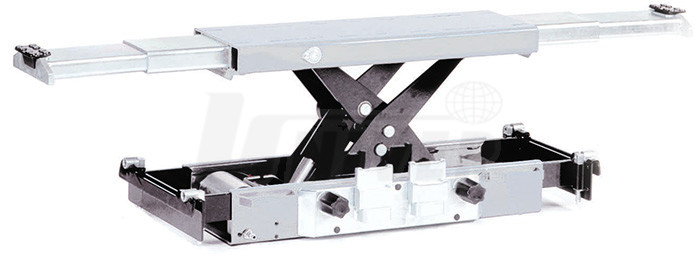

víceúčelový pneumaticko-hydraulický přídavný zvedák 0.20 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2000 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 - 1610 mm, stlačený vzduch 8 - 10 bar.



429456

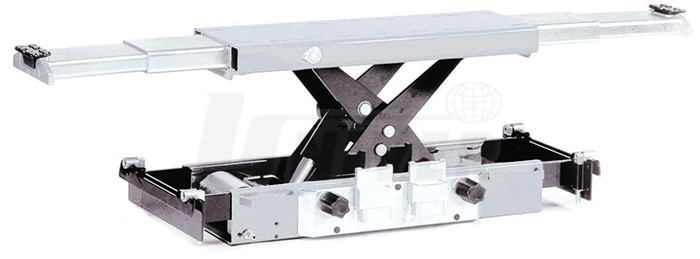

víceúčelový pneumaticko-hydraulický přídavný zvedák 0.26 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2600 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 – 1500 mm, stlačený vzduch 8 – 10 bar.



329581
sada (4 ks) – elastomerové nosné podložky 250 x 150 x 20 mm pro zvedáky s integrovanými přídavnými nápravovými zvedáky.



269365
sada (4 ks) – elastomerové nosné podložky 250 x 150 x 60 mm pro zvedáky s integrovanými přídavnými nápravovými zvedáky.

329599
sada (4 ks) – elastomerové nosné podložky 250 x 150 x 90 mm pro zvedáky s integrovanými přídavnými nápravovými zvedáky.

385823
připojení stlačeného vzduchu do plošin zvedáku, např. pro instalaci přídavného nápravového zvedáku.



399832
jednotka pro úpravu stlačeného vzduchu (olejovač, odlučovač vody a držák), připojení 1/4".

371468

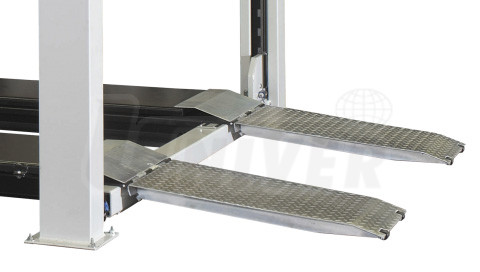

sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Pro zvedáky bez vybavení pro měření geometrie kol, pro montáž zvedáku do úrovně podlahy.


317412
sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Délka 1000 mm.



425363
sada (2 ks) - nájezdové a výjezdové sklopné plošiny. Prodloužená délka 1500 mm.



595801
osvětlovací sada - přídavné LED-osvětlení (není standardně namontované), 4 ks LED 45°, 2 ks síťový adaptér, upevňovací lišta a montážní materiál.



498824
nivelační zařízení, žárově zinkované, pro nůžkové plošinové zvedáky řady 0.35 a 0.40, doporučené pro verze s označením AM a nezbytné při měření geometrie kol, konstrukční výška + cca 3 mm.

487934
hydraulický přístroj pro zjišťování vůlí v zavěšení kol a v řízení, který se montuje na přání ve výrobním závodě do plošin, 50 mm nástavba s nájezdovými klíny, plošiny přístroje vykonávají 18 podélných a příčných pohybů, což umožňuje identifikaci uvedených vůlí. Nápravové zatížení 2000 kg. Kromě přístroje je třeba přiobjednat i položku 40369.1 (instalace přístroje pro zjišťování vůlí v zavěšení kol a v řízení ve výrobním závodě.
