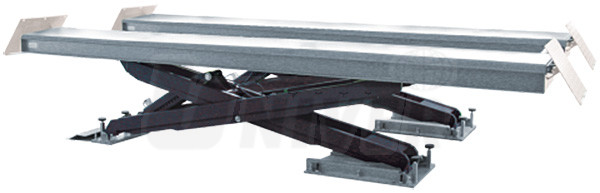

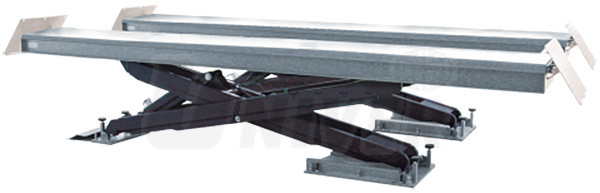

Nožnicový plošinový zdvihák Consul 0.55 S

Nůžkový elektrohydraulický plošinový zvedák (5,5 t) se základní délkou plošin 5200 mm vhodný po doplnění příslušenstvím pro měření geometrie kol.

  • instalace do úrovně podlahy nebo s použitím 2 nájezdových ramp i na podlahu
  • vhodný po doplnění příslušenstvím i pro měření geometrie kol
  • nízká konstrukční výška ve spuštěném stavu
  • elektro-hydraulické ovládání v ovládací skříňce
  • kontrola stejného zvedání obou plošin pomocí světelné závory (foto-senzoru)
  • velmi tichý hydraulický pohonný agregát
  • 17-stupňové mechanické západkové zařízení
  • pneumatické odblokování pomocí tlačítka při procesu spouštění / klesání
  • plošiny s nájezdovými / výjezdovými plošinami a plošinkami se zajištěním proti nechtěnému sjetí vozidla
  • integrované kolejničky pro přídavný zvedák pro přízdvih kol / náprav
  • bezpečnostní signální tón při spouštění v oblasti nohou
  • zásuvka 230 V
  • GS-zkušební plaketa, DIN EN 1493, CE-certifikát
  • mimořádně vysoká spolehlivost a velmi dlouhá životnost
  • špičková kvalita (vyrobeno v Německu)

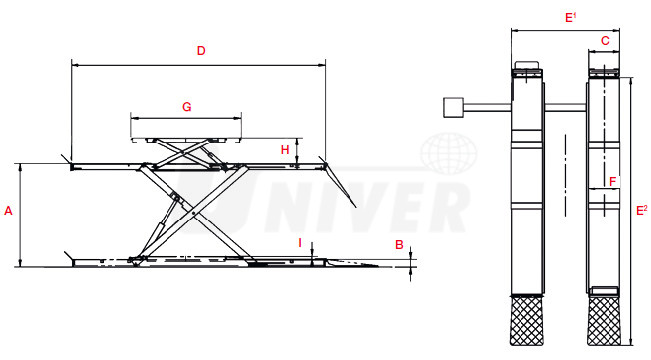

Parametry:
nosnost
výška zdvihu (A)
doba zdvihu / spouštění
délka plošin (D)
šířka plošin (C)
nejnižší / nájezdová výška (B)
délka (E2)
šířka (E1)
elektromotor
napětí
jištění
krytí
stlačený vzduch
5500 kg
1780 mm
40 s
5200 mm (+250 mm volitelně)
710 mm
350 mm
5660 mm
2360 mm
5,5 kW
400 V / 50 Hz
20 A
IP 54
8 bar





Volitelné příslušenství:

434738
upevňovací materiál pro nůžkové plošinové zvedáky Consul řady 0.50, 24 reakčních kotev M16, závitové tyčky a podložky.0

383562
pneumatické zajištění posuvných plošin. Jen ve spojení se sadou pro měření geometrie kol.

429449

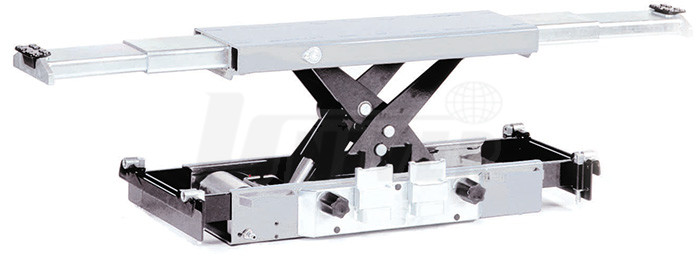

víceúčelový pneumaticko-hydraulický přídavný zvedák 0.20 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2000 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 - 1610 mm, stlačený vzduch 8 - 10 bar.



429456

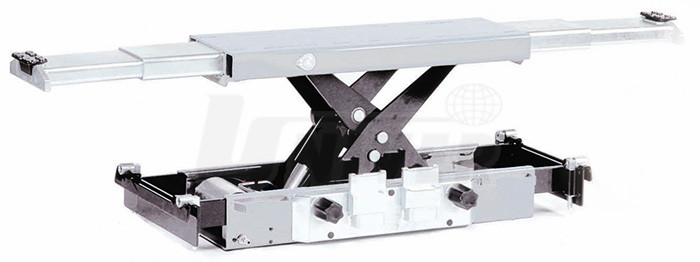

víceúčelový pneumaticko-hydraulický přídavný zvedák 0.26 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 2600 kg, výška zdvihu 310 mm, max. výška 430 mm, min. / max. rozteč uložení 780 – 1500 mm, stlačený vzduch 8 – 10 bar.



404608
víceúčelový pneumaticko-hydraulický přídavný zvedák 0.40 ZH ke zvedákům Consul s plošinami. Zvedák disponuje 3 prodlužovacími kusy, ručním ovládání s tlačítkem mrtvého muže, automatickým bezpečnostním zařízením se 4 pozicemi a bezpečnostním ventilem.
Parametry: nosnost 4000 kg, výška zdvihu 320 mm, max. výška 430 mm, min. / max. rozteč uložení 780 – 1500 mm, stlačený vzduch 8 – 10 bar.



385823

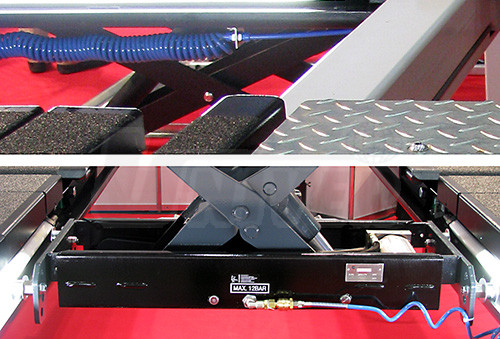

připojení stlačeného vzduchu do plošin zvedáku, např. pro instalaci přídavného nápravového zvedáku.



399832
jednotka pro úpravu stlačeného vzduchu (olejovač, odlučovač vody a držák), připojení 1/4".

501965

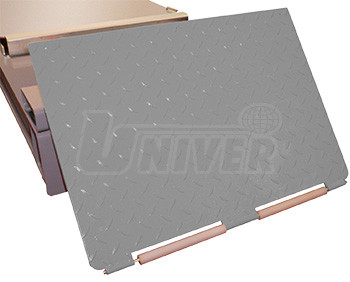

sada (2 ks) - nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Pro zvedáky bez vybavení pro měření geometrie kol, pro montáž zvedáku do úrovně podlahy.


490045
sada (2 ks) – přímé nájezdové a výjezdové sklopné plošiny se zajištěním proti nechtěnému sjetí vozidla. Délka 1500 mm.



595777

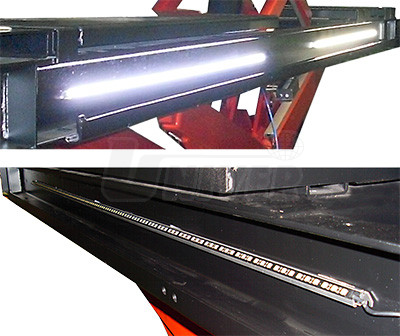

osvětlovací sada - přídavné LED-osvětlení (není standardně namontované), 4 ks LED 45°, 2 ks síťový adaptér, upevňovací lišta a montážní materiál.



555748
kompletní sada příslušenství pro měření geometrie kol pro nůžkový plošinový zvedák Consul 0.55 S. Sada obsahuje posuvné zadní plošiny v plné velikosti, středovou vyrovnávací kazetu a přední otočné plošiny s krycím plechem. Vhodné i pro dodatečnou instalaci.

498824
nivelační zařízení, žárově zinkované, pro nůžkové plošinové zvedáky řady 0.35 a 0.40, doporučené pro verze s označením AM a nezbytné při měření geometrie kol, konstrukční výška + cca 3 mm.

520064
hydraulický přístroj pro zjišťování vůlí v zavěšení kol a v řízení, který se montuje na přání ve výrobním závodě do plošin, 50 mm nástavba s nájezdovými klíny, plošiny přístroje vykonávají 18 podélných a příčných pohybů, což umožňuje identifikaci uvedených vůlí. Nápravové zatížení 2000 kg. Kromě přístroje je třeba přiobjednat i položku 40369.1 (instalace přístroje pro zjišťování vůlí v zavěšení kol a v řízení ve výrobním závodě.

Objednávka tovaru

3310005555160
555516
CONSUL 555516 Nůžkový plošinový zvedák 0.55 S
€ 30 400,00
3310004347380
434738
CONSUL 434738 Upevňovací materiál pro nůžkové pl. zvedáky
na objednávku
€ 426,80
3310003835620
383562
CONSUL 383562 Pneumatické zajištění posuvných plošin
na objednávku
€ 2 735,00
3310004294490
429449
CONSUL 429449 Pneumaticko-hydraulický zvedák 0.20 ZH
na objednávku
€ 3 464,00
3310004294560
429456
CONSUL 429456 Pneumaticko-hydraulický zvedák 0.26 ZH
na objednávku
€ 4 310,00
3310004046080
404608
CONSUL 404608 Pneumaticko-hydraulický zvedák 0.40 ZH
na objednávku
€ 7 254,00
3310003858230
385823
CONSUL 385823 Připojení stlačeného vzduchu do plošin
na objednávku
€ 279,60
3310003998320
399832
CONSUL 399832 Jednotka pro úpravu stlačeného vzduchu
na objednávku
€ 381,20
3310005019650
501965
CONSUL 501965 Sada nájezdových a výjezdových plošin
na objednávku
€ 2 064,00
3310004900450
490045
CONSUL 0490045 Sada přímých nájezdových a výjezdových plošin
na objednávku
€ 3 152,00
3310005957770
595777
CONSUL 595777 Osvětlovací sada LED
na objednávku
€ 1 508,00
3310005557480
555748
CONSUL 555748 Sada pro měření geometrie kol
na objednávku
€ 6 039,00
3310004988240
498824
CONSUL 498824 Nivelační zařízení
na objednávku
€ 406,80
3310005200640
520064
CONSUL 520064 Přístroj pro zjišťování vůlí v zavěšení kol a řízení
na objednávku
€ 11 515,00
