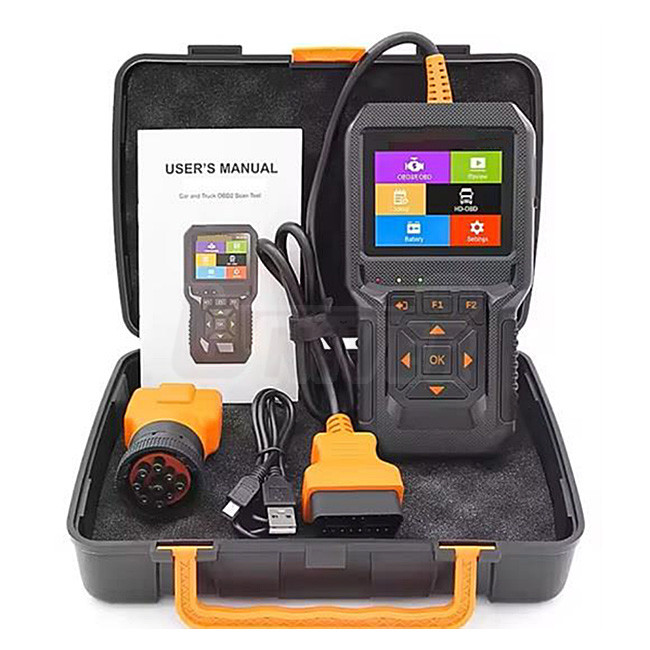

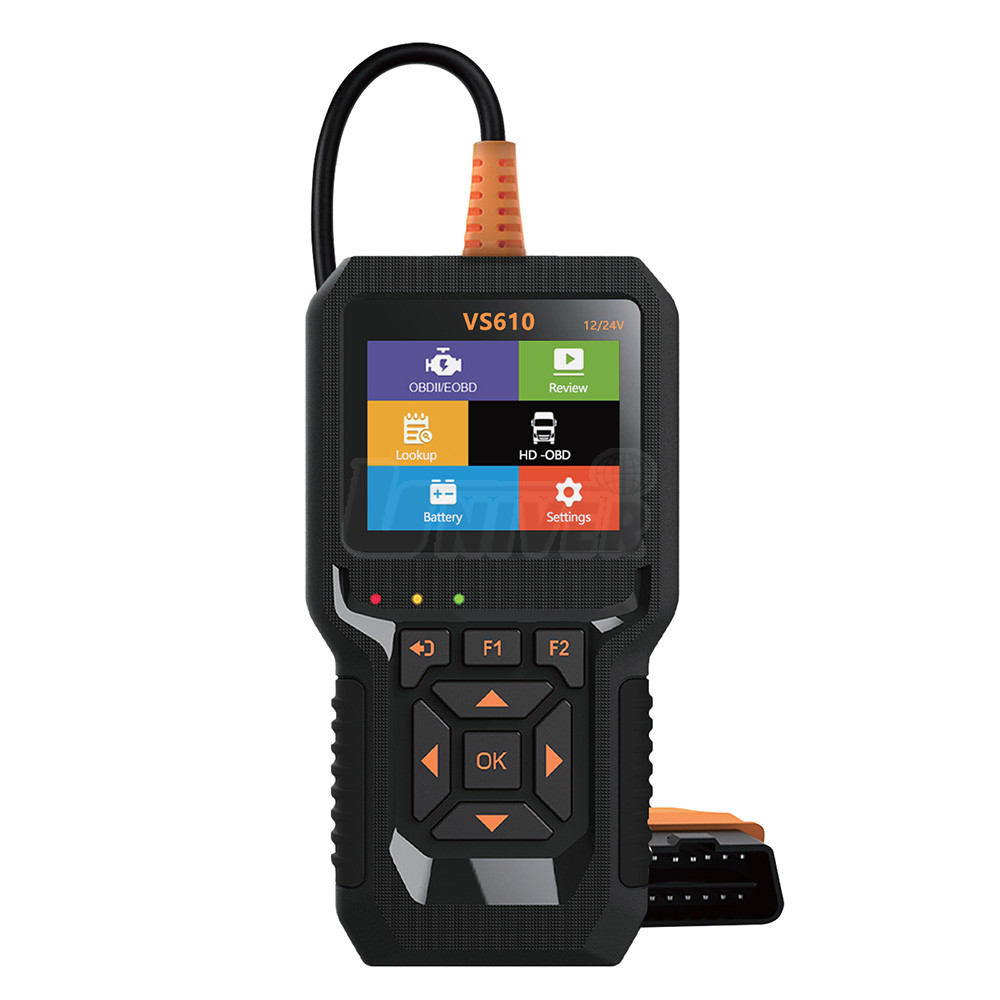

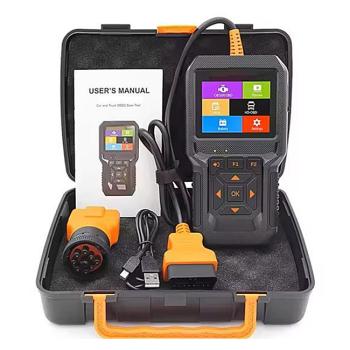

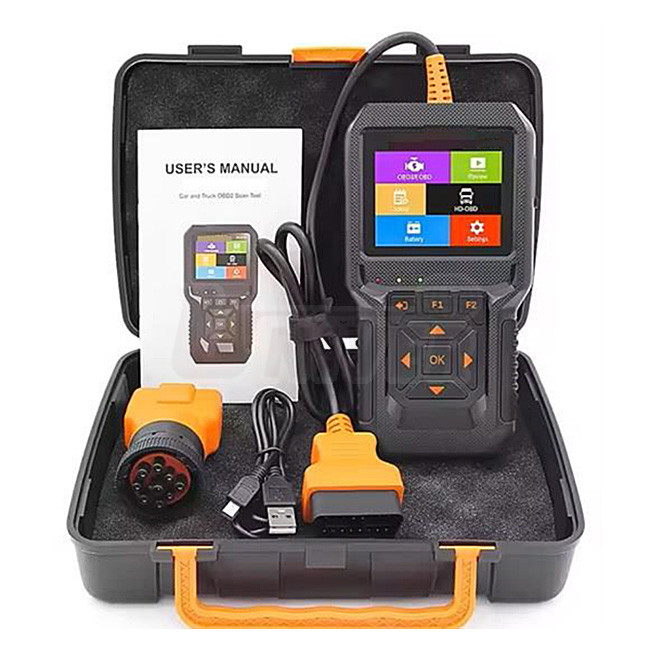

Diagnostický prístroj VS610

Prístroj na diagnostiku osobných aj nákladných automobilov so zážihovými a vznetovými motormi so 16-pinovým (OBDII) aj 9-pinovým konektorom (HD-OBDJ1939) pokrýva zhruba 90 % vozidiel európskej, ázijskej a americkej výroby po roku 1996.

• prístroj je možné používať pre veľký počet európskych, ázijských, amerických vozidiel kompatibilných s OBDII po roku výroby 1996
• protokol OBDII / 16-pinové diagnostické rozhranie: J1850 (PWM, VPW), ISO 9141-2, ISO 14230-4 (KWP, KWP-5BPS), ISO 15765-4 (CAN, CAN-B, CAN-C, CAN-D)
• protokol J1939 / 9-pinové diagnostické rozhranie: pre ľahké a ťažké nákladné automobily, poľnohospodárske vozidlá, autobusy atď., prístroj nie je kompatibilný s vozidlami používajúcimi starší protokol 1708, nie je kompatibilný s niektorými konkrétnymi modelmi, ako je Freightliner, International, Kenworth, Cascadia, Mercedes Benz 6-pinovým konektorom
• je napájaný priamo z batérie vozidla cez dátový konektor OBDII
• okrem iného prístroj zahŕňa analýzu viac ako 50 000 chybových kódov pre osobné aj nákladné vozidlá
• podporuje 8 jazykov – angličtinu, nemčinu, poľštinu, španielčinu, francúzštinu, taliančinu, ruštinu a čínštinu

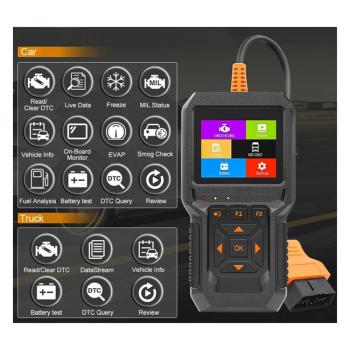

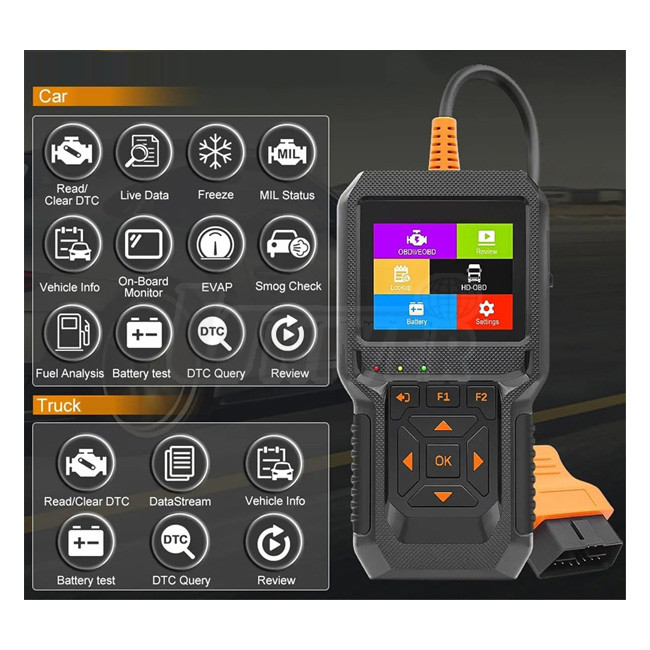

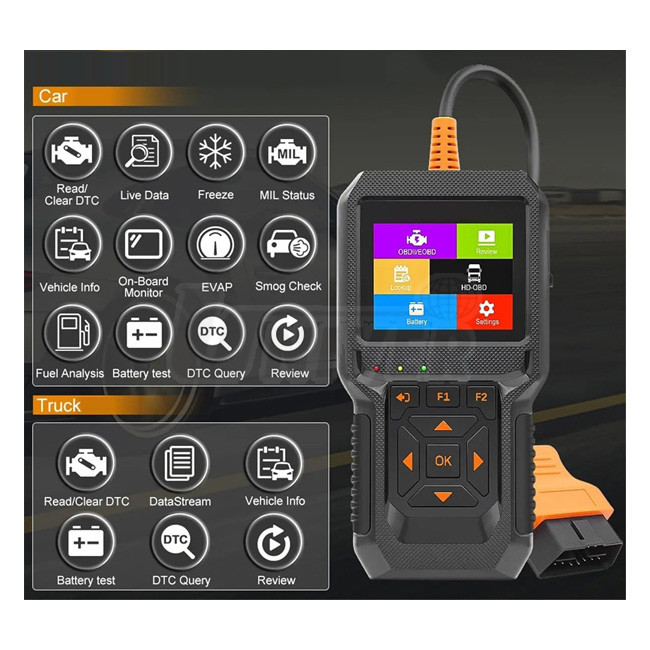

Diagnostika osobných automobilov:
- Quick Scan (Rýchly sken): Automatizovaná funkcia diagnostického prístroja, ktorá rýchlo prehľadá všetky dostupné riadiace jednotky (ECU) vo vozidle a načíta z nich chybové kódy.
- Read DTC (Čítanie chybových kódov): Načítanie uložených diagnostických kódov porúch (Diagnostic Trouble Codes) z pamäte riadiacej jednotky, tieto kódy (napr. P0300) indikujú konkrétny problém, ktorý systém detekoval.
- Clear DTC (Mazanie chybových kódov): Vymazanie uložených chybových kódov z pamäte riadiacej jednotky, táto funkcia tiež obvykle zhasne varovnú kontrolku motora (MIL) a resetuje súvisiace Freeze Frame data.
- Live Data / Data Monitoring (Živé údaje): Zobrazenie aktuálnych prevádzkových hodnôt zo senzorov v reálnom čase, zatiaľ čo motor beží, zahŕňa otáčky, teplotu chladiacej kvapaliny, rýchlosť, hodnoty lambda sondy, korekcie vstrekovania a ďalšie.
- Freeze Frame ("Mrazené dáta"/ Snímka): "Snímka" prevádzkových parametrov (Live Data) v presný moment, kedy riadiaca jednotka zaznamenala chybový kód (DTC), umožňuje zistiť, v akom stave bol motor (otáčky, teplota atď.), keď došlo k poruche.
- Smog Check (Emisná kontrola / Readiness monitory): Kontrola stavu emisných monitorov, ukazuje, či systém vozidla dokončil testy komponentov súvisiacich s emisiami (katalyzátor, EGR, EVAP atď.) a či je vozidlo pripravené na emisný test.
- MIL Status (Stav kontrolky závady motora): Zistenie stavu varovnej kontrolky motora (Malfunction Indicator Light - tzv. "Check Engine"), indikuje, či kontrolka svieti, nesvieti, alebo bliká, čo signalizuje závažnosť závady.
- Mode 6 (Režim 6): Prístup k výsledkom palubných testov jednotlivých komponentov, umožňuje podrobne sledovať, či systém pracuje v optimálnom rozsahu a detekovať závady ešte predtým, než sa rozsvieti kontrolka motora.
- Mode 8 (Režim 8): Funkcia pre riadenie palubných systémov, testov alebo akčných členov, umožňuje diagnostikovi aktívne ovládať určité komponenty (napr. vynútiť test tesnosti systému odparovania paliva - EVAP).
- Fuel Analysis (Analýza paliva / Korekcia paliva): Sledovanie krátkodobých (Short Term Fuel Trim) a dlhodobých (Long Term Fuel Trim) korekcií zmesi, ktoré ukazujú, či sa motor snaží zmes obohacovať alebo ochudobňovať, čo pomáha diagnostikovať problémy so vstrekovaním alebo únikom. - Vehicle Info (Informácie o vozidle): Načítanie identifikačných údajov vozidla z riadiacej jednotky, predovšetkým VIN čísla (identifikačné číslo vozidla), čísla kalibrácie softvéru (CVN) a ďalších.
- Battery Test (Test batérie): Napätie 12 V / 24 V.

Diagnostika nákladných automobilov:
- Read DTC (Čítanie chybových kódov): Načítanie uložených diagnostických kódov porúch (Diagnostic Trouble Codes) z pamäte riadiacej jednotky, tieto kódy (napr. P0300) indikujú konkrétny problém, ktorý systém detekoval.
- Clear DTC (Mazanie chybových kódov): Vymazanie uložených chybových kódov z pamäte riadiacej jednotky, táto funkcia tiež obvykle zhasne varovnú kontrolku motora (MIL) a resetuje súvisiace Freeze Frame data.
- Live Data / Data Monitoring (Živé údaje): Zobrazenie aktuálnych prevádzkových hodnôt zo senzorov v reálnom čase, zatiaľ čo motor beží, zahŕňa otáčky, teplotu chladiacej kvapaliny, rýchlosť, hodnoty lambda sondy, korekcie vstrekovania a ďalšie.
- Vehicle Info (Informácie o vozidle): Načítanie identifikačných údajov vozidla z riadiacej jednotky, predovšetkým VIN čísla (identifikačné číslo vozidla), čísla kalibrácie softvéru (CVN) a ďalších.
- Battery Test (Test batérie): Napätie 12 V / 24 V.

Technické parametre

Displej	farebný displej 2.8"
Napájanie	8,0–30,0 V cez OBDII
Vstupné napätie	12 V / 24 V = 0,15 A
Prevádzková teplota	0–60 °C
Skladovacia teplota	-20–70 °C
Rozmery	94 × 175 mm
Hmotnosť	800 g
