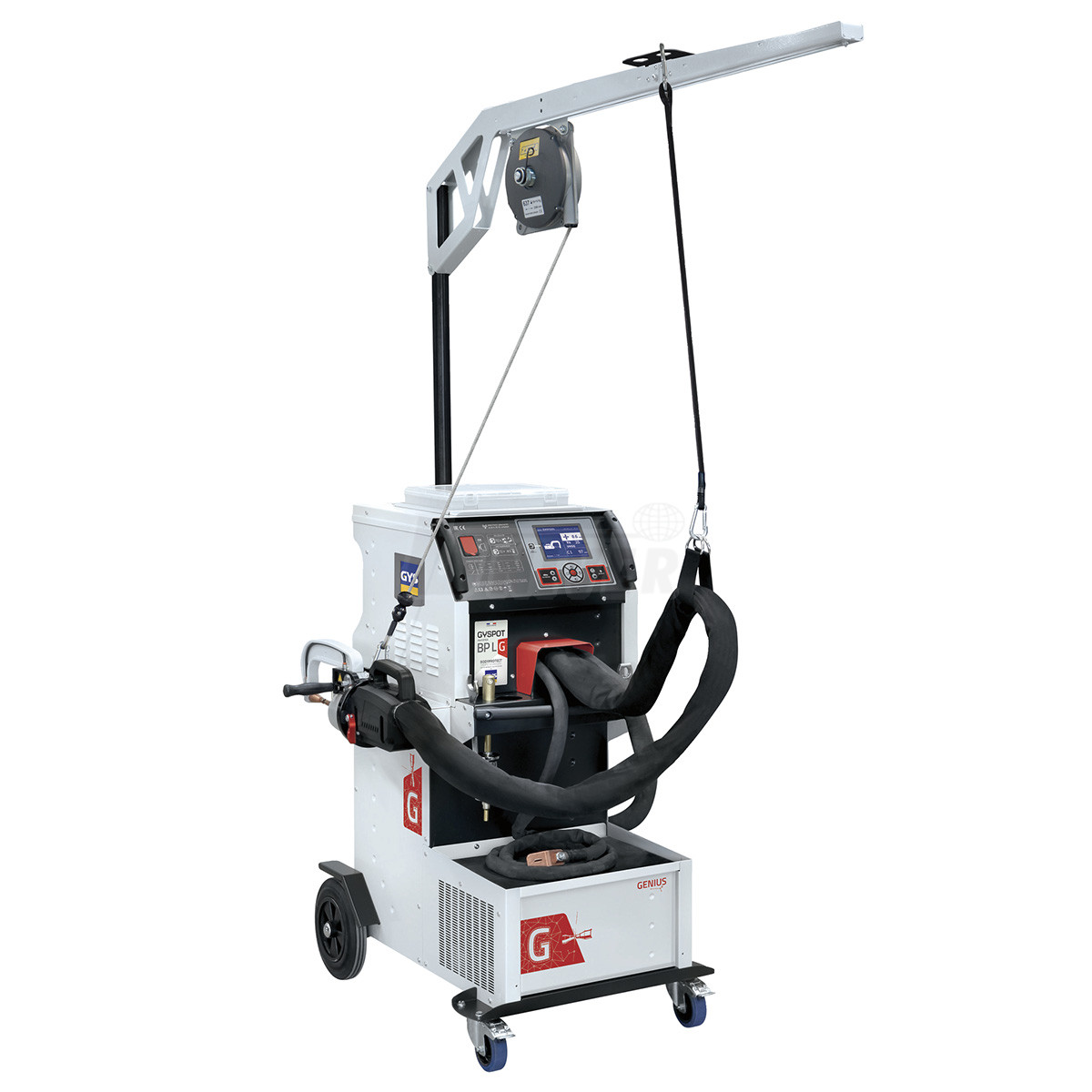

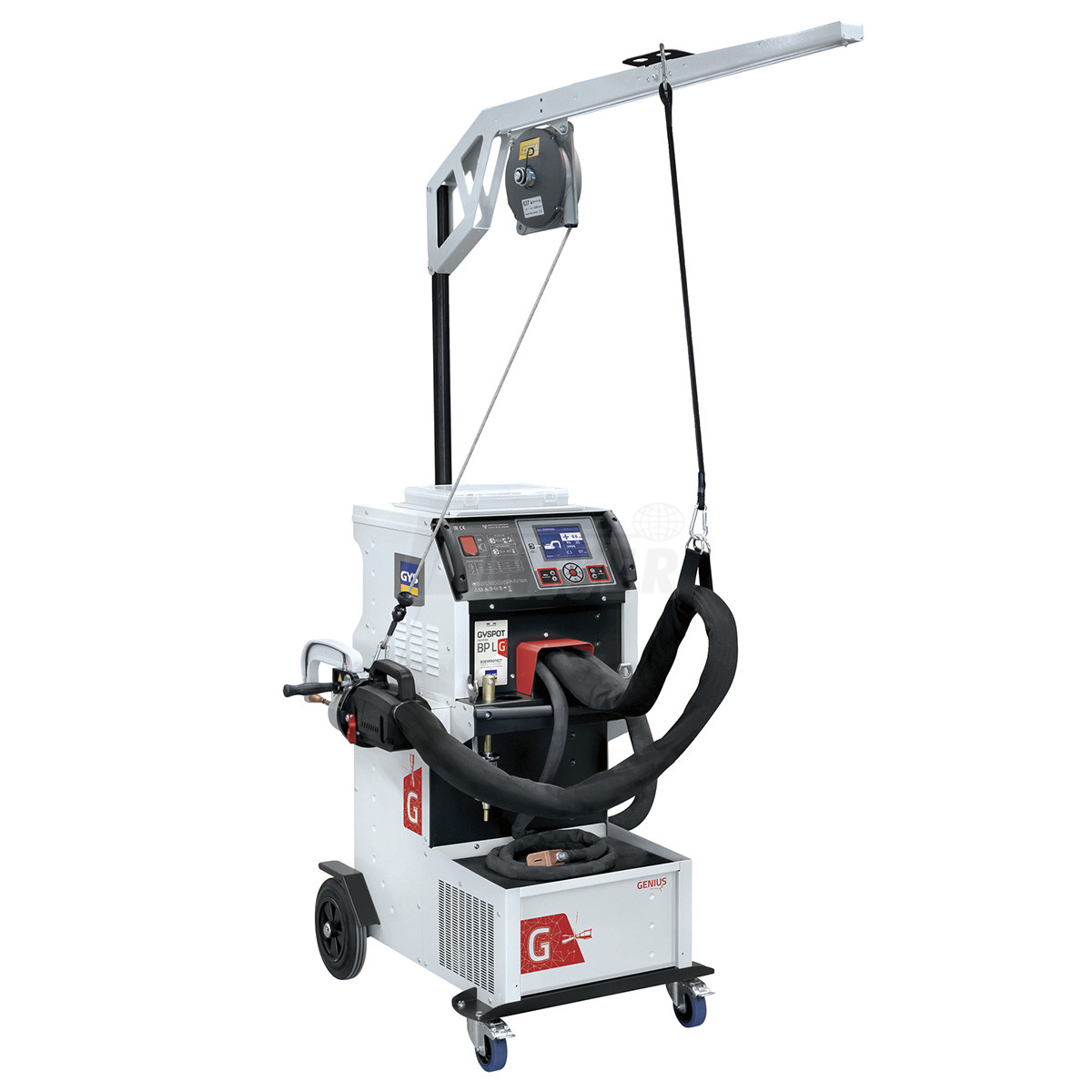

Bodové zváracie zariadenie GYSPOT INVERTER BP.LG

Invertorové bodové zařízení se svařovacím proudem 13 000 A, s inovativními bodovacími kleštěmi na nastavitelném výložníku a s transformátorovou mono-bodovací / spotovací pistolí.

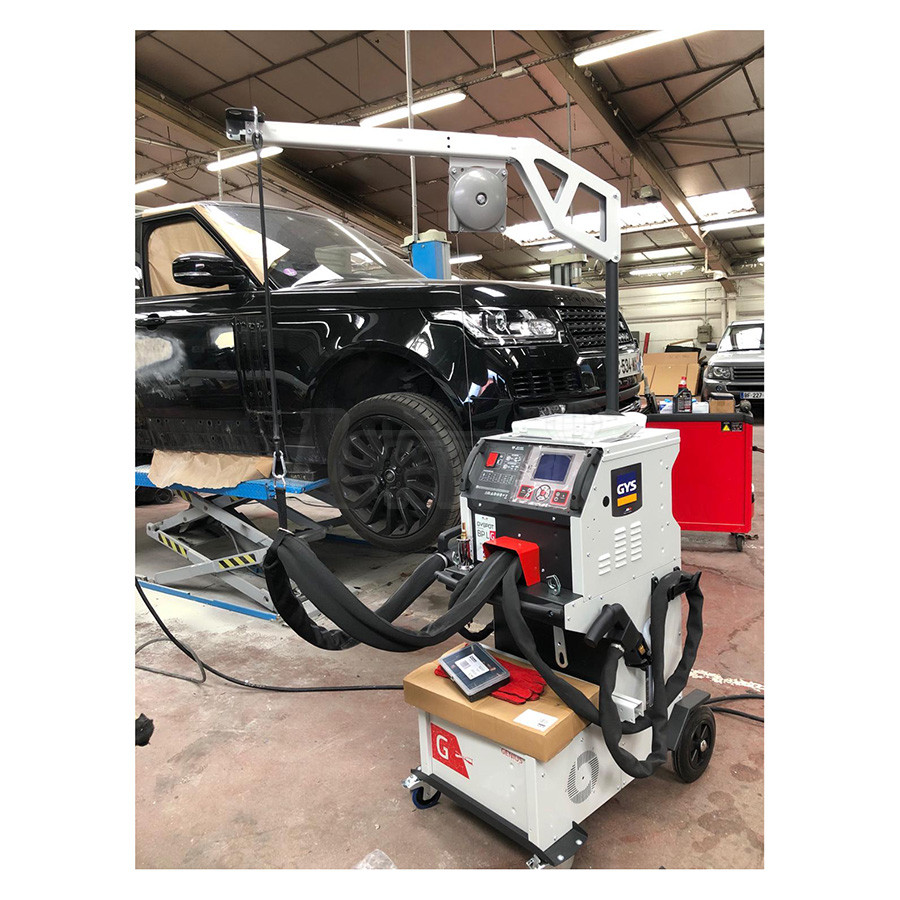

• invertorové bodové zařízení určené především pro moderní karosárny, které využijí on-board inteligenci a automatizaci pro zvýšení efektivnosti těchto svařovacích prací
• pro svařování různých druhů ocelí (UHLE, UHSS, THLE, HLE, Bor ...)

Inovace Genius

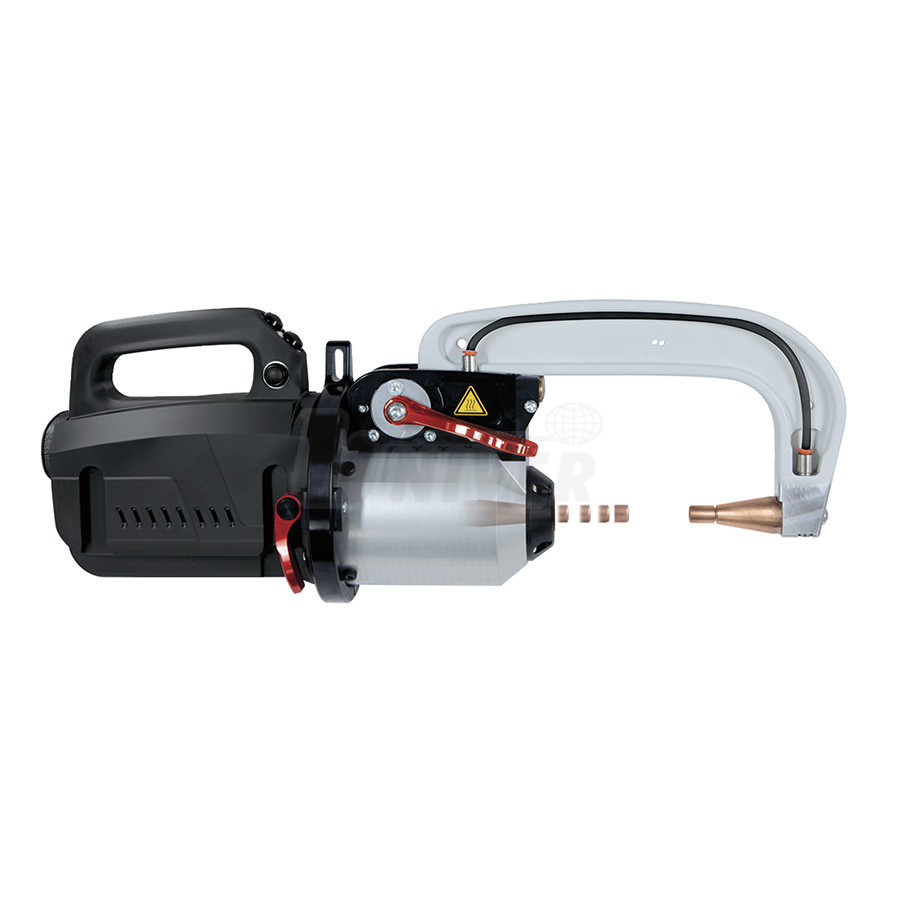

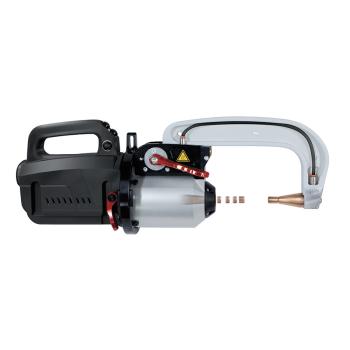

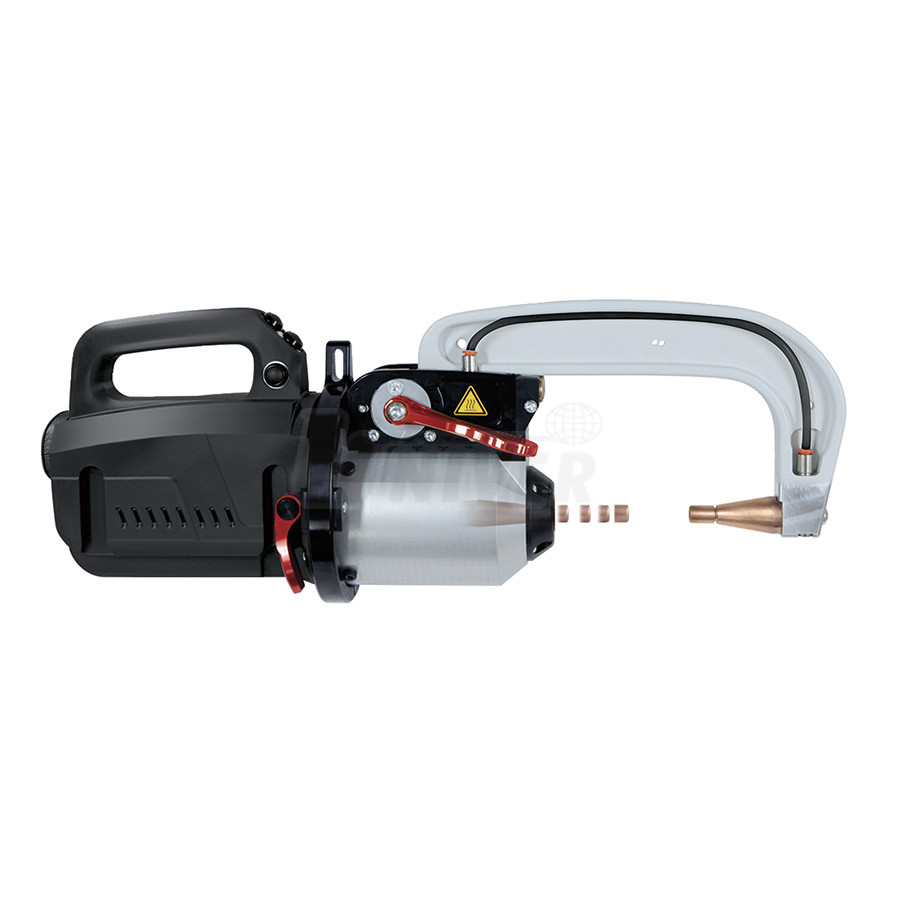

- elektrody nové šikovné kompaktní (6 kg) svařovací pistole Genius C se automaticky otevírají až na 80 mm a umožňují tak snadný přístup do všech opravárenských míst
- rozevření elektrody až 80 mm (20 mm v klidovém stavu)
- jednoduché otevření svařovacího držáku v případě obtížného přístupu
- mosazný držák ramen kleští / držáků elektrod
- modulární konstrukce uzamykacího systému pro snadnou údržbu
- automatické zamykání přípojek chladicí kapaliny

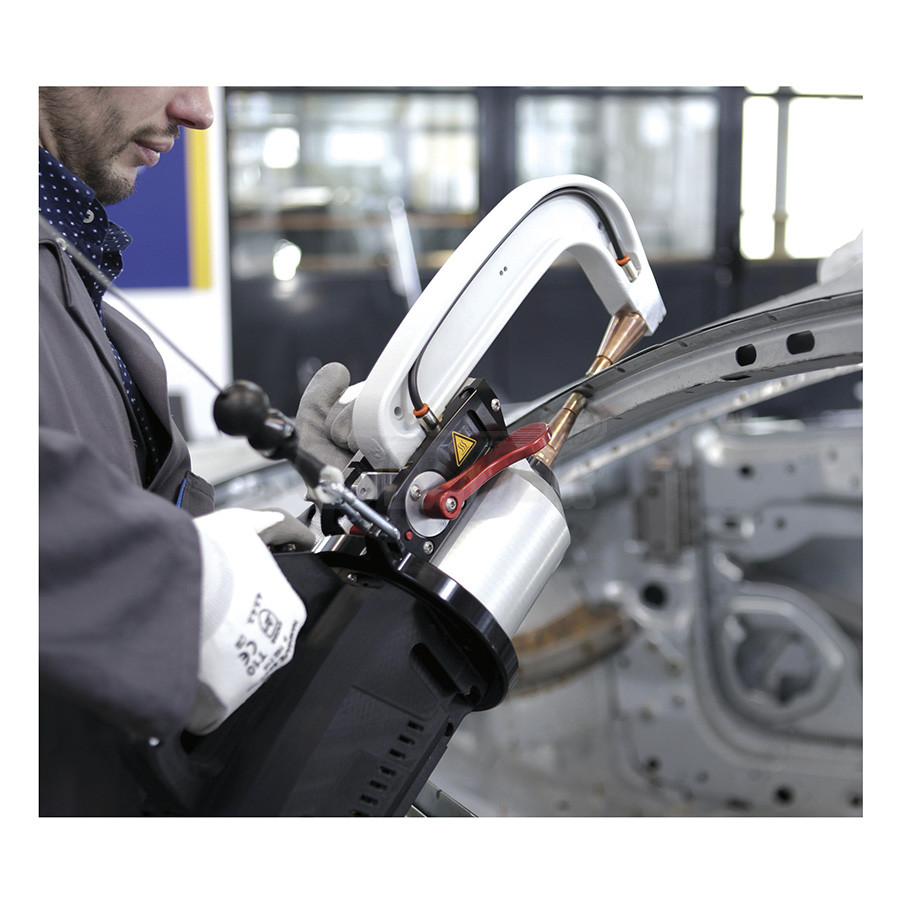

- dálkové ovládání na kleštích (otevírání, svařování, nastavení)
- ergonomická manipulace s ovládacími prvky kleští (reverzibilní pravá / levá)
- multifunkční spotovací / navařovací pistole: mono-body, nástavce, šrouby, matice, podložky atd.

Inteligentní svařování
AUTO režim: vlastní rozpoznání druhu plechu, tloušťky plechu a stavu povrchu (např. lepidlo atd.), parametry svařování jsou adaptivně nastaveny a energeticky doregulované (EDC-systém)
- 7 vstupních režimů pro splnění všech požadavků různých skupin uživatelů
- získávání dat: všechna relevantní data svařování lze uložit na SD-kartu a v případě potřeby je přenést do PC a zpracovat

Výkonové znaky
Svařovací proud: 13 000 A. Kontaktní tlak: 550 daN při 8 barech. Kapalinový chladicí systém pro výkonové komponenty, elektrody a E-caps. Zvýšená produktivita díky novému tiskovému válci a svařovacímu algoritmu. Intuitivní navigace pomocí 5,7" LCD displeje. Automatické nastavení a monitorování kontaktního tlaku. Počítadlo bodových svarů pro zvýšení životnosti E-kloboučků. Režim Glue pro náročné povrchové podmínky

Bezpečnost
- zajištění proti přepětí a proudovým špičkám
- akustická signalizace při překročení hranice tlaku a proudu
- BODYPROTECT-technologie pro ochranu uživatele elektromagnetickému poli (podle směrnice 2013/35/UE)

Robustní a mobilní
zesílená, lehce manipulativní skříň s integrovaným zásobníkem chladicího prostředku o objemu 30 l
- stabilní, prodloužitelný kabelový suport s pružinovým balancerem uloženým ve válečkových ložiskách

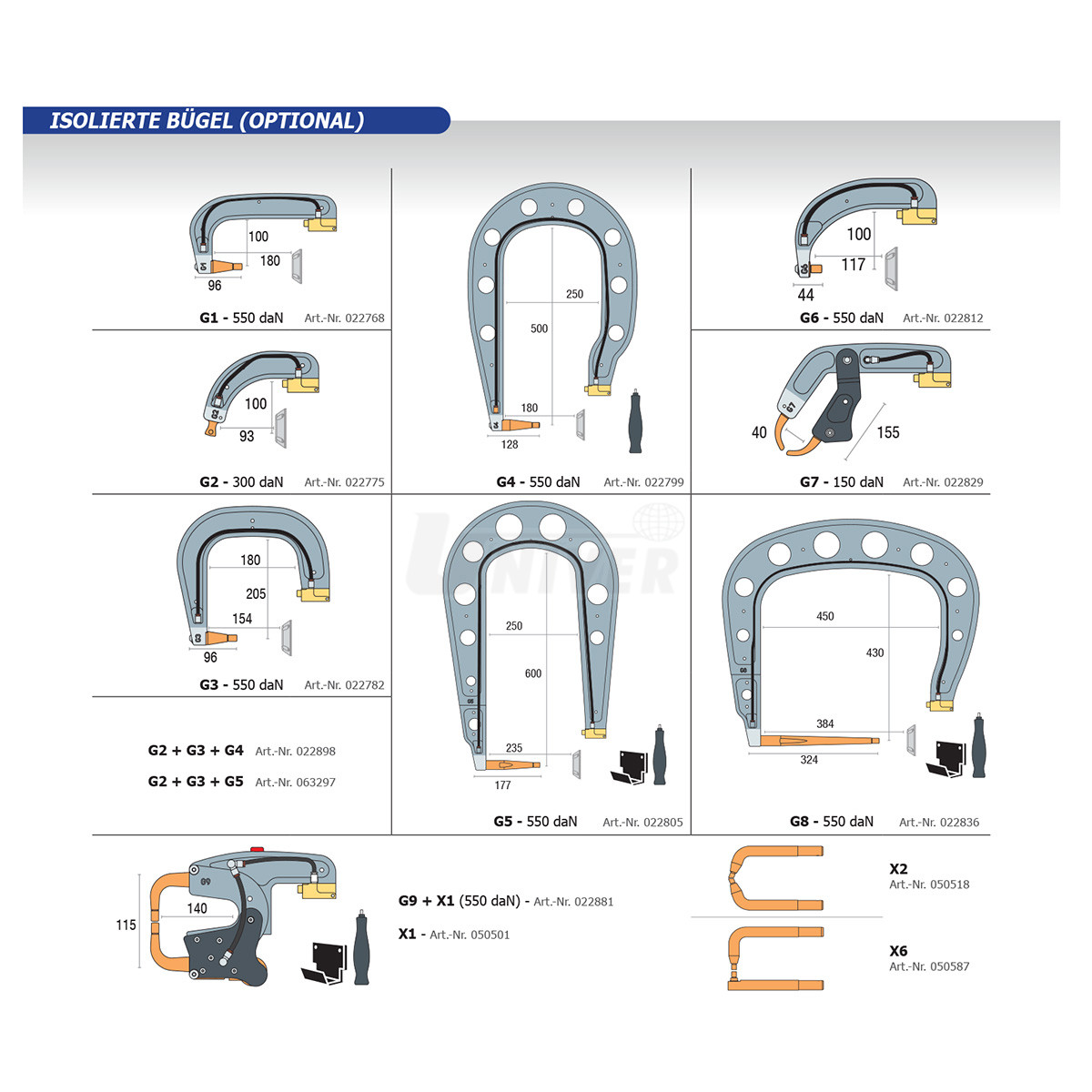

- integrovaný držák pro 6 C-svařovací třmen

Parametry:

napájení jištění spoty (2,5 mm + 2,5 mm) proud IRMS napětí naprázdno U0 spotovací kleště spotovací pistole síla sevření kleští přívodní kabel chlazení objem zásobníku chladiva krytí rozměry hmotnost

3 x 400 V 32 / 40 / 50 A (podle délky a průřezu napájecího kabelu) max. 2 / 6 / 10 / min 13 000 A 15,5 V 3,0 + 3,0 + 3,0 mm 1,5 + 3,0 mm 100 – 550 daN 4x6 H07RNF vodou 30 l IP 20 650 x 800 x 1 200/2 500 mm (výložník) 160 kg
