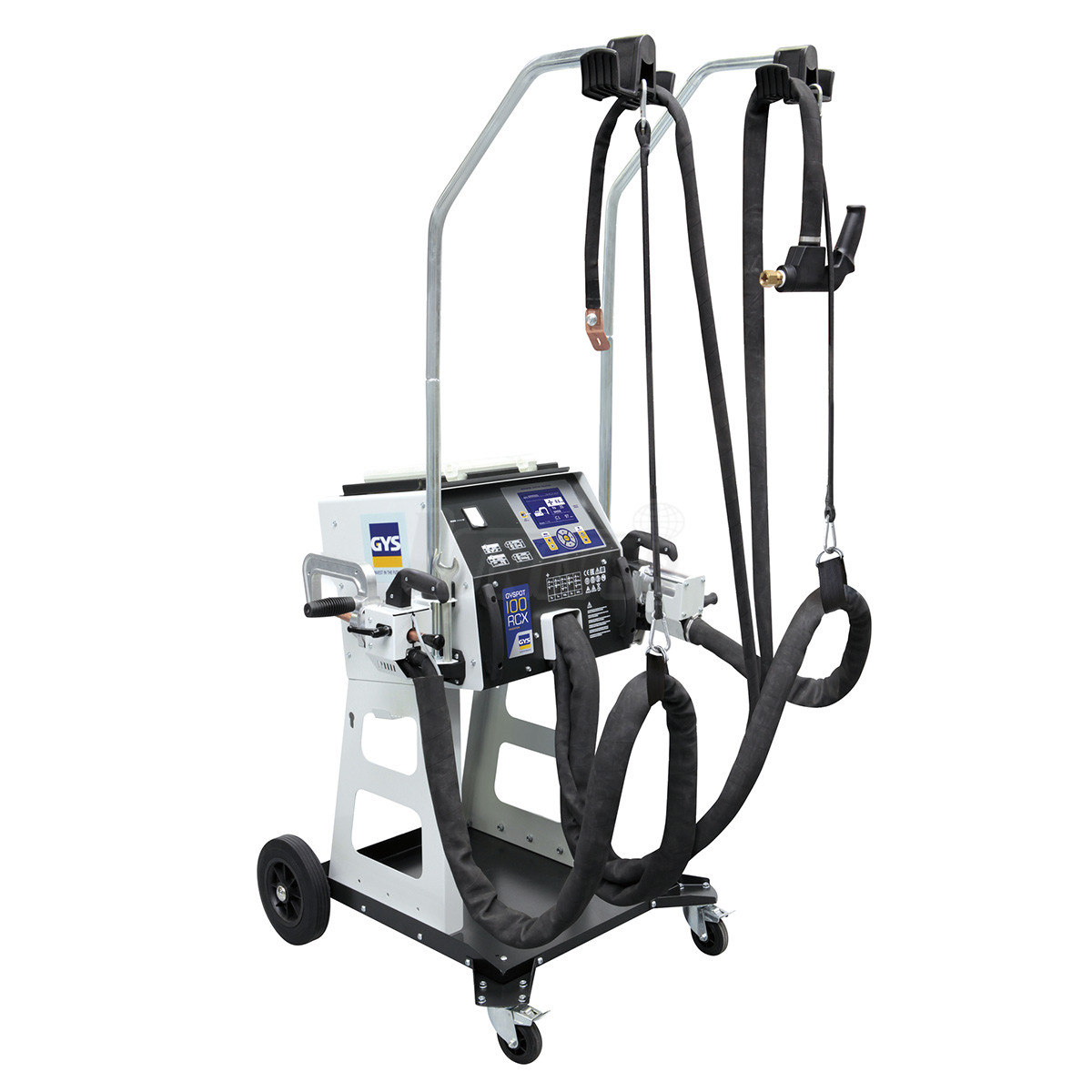

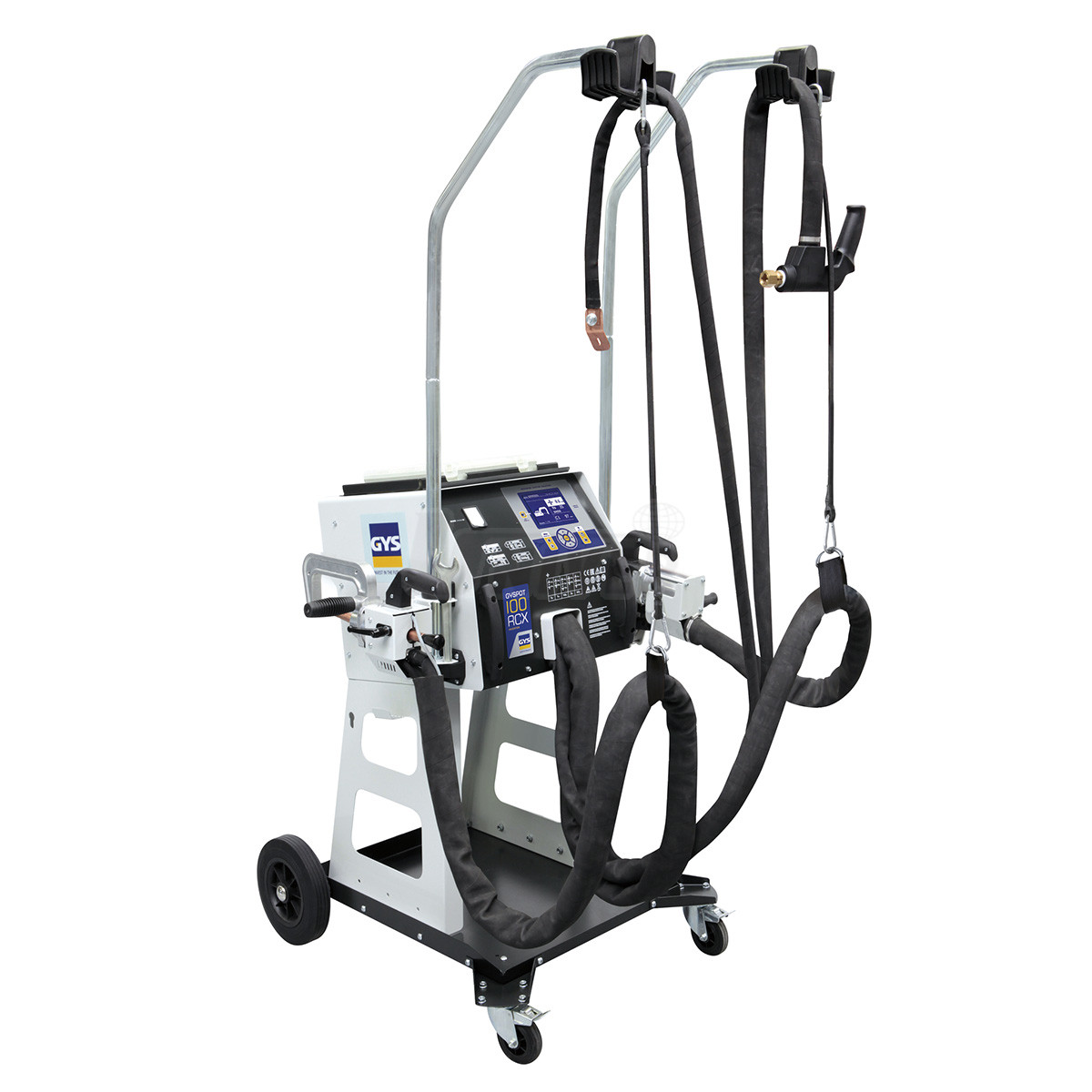

Bodové zváracie zariadenie GYSPOT INVERTER 100R-CX

Autokarosářské bodové invertorové svařovací zařízení s výkonem 10 000 A pro opravy karosérií a to i z vysokopevnostních ocelí.

• vzduchem chlazený přístroj určený především pro opravy karosérií a to i z těch, které jsou zhotoveny z různých druhů oceli (např. Mild, HSS/HLE, VHSS/THLE, UHSS/UHLE, ZstE, Usibor, TRIP apod.) s různou tvrdostí, včetně extrémně tvrdých ocelí (Boron)
• disponuje záznamem svařovacích údajů, vložená SD-karta je kompatibilní s PC, všechna relevantní svařovací data mohou být uložena na SD-kartě a podle potřeby přenesena na PC a zpracována
• pneumatické, vzduchem chlazené kleště tvaru X (s rameny typu RX1) jsou ideální pro téměř všechny svařovací úkony
• kleště X mají hmotnost jen 5 kg, kleště C jen 4 kg, kleště RX1 jen 6 kg
• multifunkční jednostranná/jednobodová pistole se dodává s kabelem 3,0 m, v příslušenství je vytahovací kluzné kladivo (připojuje se k pistoli)
• snadno lze navářet vytahovací matice, čepy/dříky, kroužky a vlnovce
• přístroj má výložník s kabelovým suportem
• součástí příslušenství je box se spotřebním materiálem
• síťové jištění 32 A (D-křivka)
• vysoká kvalita renomovaného francouzského výrobce
• provozní spolehlivost a dlouhá životnost

Obslužná jednotka:
- uživatelsky příjemné, intuitivní menu-vedení,
- jednoduché nastavení 3 parametrů (tloušťka plechu, typ plechu, typ ramen),
- přehledný obslužný panel s 6"-displejem,
- uložení svářečem definovaných parametrů.

Výkonové parametry:
a) svařovací proud
- svařovací proud až 10 000 A,
- digitální zobrazení aktuálního svařovacího proudu,
- varovný tón při překročení jmenovitých hodnot,
- kontrola konstantního proudu,
- efektivní vzduchové chlazení kabelu a kleští.
- svařovací kabel 200 mm2.

b) přítlak elektrod
- vysoký přítlak elektrod: 550 daN / 8 bar (ramena RX1- 120 mm), 350 daN / 8 bar (ramena RC1, RC2, RC3 - 120 mm),
- kontrola přítlaku,
- digitální údaje o aktuálním přítlaku,
- varovný tón při poklesu přítlaku.

Základní technické údaje:

napájení jištění max.svařovací proud napětí naprázdno oboustranné bodování kleštěmi jednostranné bodování pistolí kabel ke kleštím kabel k pistoli síťový kabel stlačený vzduch rozměry hmotnost

3 x 400 V / 50 Hz 32 A 10 000 A 16 V 3 + 3 + 3 mm 1,5 + 3 mm (MONOPOINT) 2,5 m 2,5 m 8,0 m 8 bar 700 x 990 x 2080 mm 130 kg

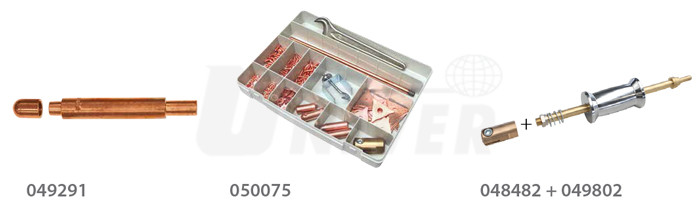

S přístrojem se svařovacími kleštěmi a svařovací pistolí se standardně dodává ještě:
049291 - jednobodová elektroda k pistoli

049802 - speciální kluzné vytahovací kladivo 1,1 kg/32 cm se používá spolu s upínacím pouzdrem (GYS 049482) upevněným na konec kladiva k vytahování promáčknutých plechů pomocí navařených pozinkovaných vytahovacích hvězdic (GYS 049451) nebo navařených poměděných vytahovacích hvězdic (052239).

050075 - příslušenství a spotřební materiál pro opravy ocelových karosérií.

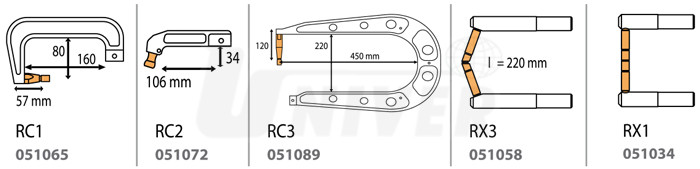

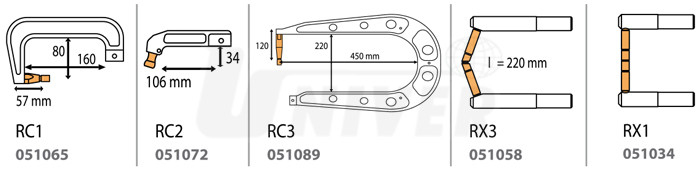

051065 - ramena / držáky elektrod RC1 / 160 x 80 mm

051072 - ramena / držáky elektrod RC2 / 106 x 34 mm

051089 - ramena / držáky elektrod RC3 / 220 x 450 mm

051034 - ramena / držáky elektrod RX1 / 120 mm

051058 - ramena / držáky elektrod RX3 / 220 mm, úhel elektrod 20°




Volitelné příslušenství:
052253 - ramena / držáky elektrod RC4
