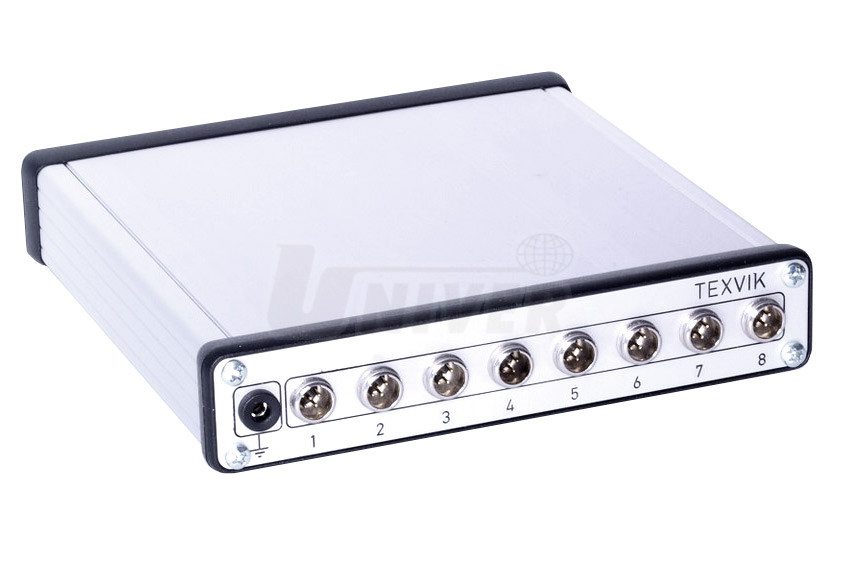

8-kanálový automobilový osciloskop TEXVIK DS8 Mk II

Osmikanálový automobilový osciloskop / rekordér s podporou technologií SmartSensor pro diagnostiku automobilů s interním napájením aktivních snímačů přímo z přístroje.

• osciloskop s intuitivním ovládáním i pro začátečníka pro diagnostiku automobilů
• nahrává průběh měření, záznam pak lze v širokém rozsahu upravovat (zoom 10:1 až 1:500)
• měřící kabely s interním děličem 1:5, elektrická kapacita měřícího kabelu snižuje vstupní impedanci měřícího zařízeni celkové a představuje zátěž pro objekt měření, zejména pro sběrnice, digitální snímače, impedance kabelu 5X1 s interním děličem je minimálně 3-krát vyšší oproti obyčejnému kabelu bez děliče, proto připojení kabelu 5X1 nezatěžuje objekt měření a je bezpečné pro moderní techniku
• volba vstupního rozsahu ± 25 V nebo ± 250 V realizována elektronický na všech kanálech a ovládá se z prostředí programu, pro externí sondy a převodníky vstupní rozsah se nastaví automaticky na ± 5 V
• napájení aktivních modulů, adaptérů a snímačů zrealizováno z přístroje bez použití dalších kabelů, proto není nutné používat kabely napájení od automobilové baterie
• přístroj identifikuje měřicí zařízení (tlakové sondy, proudové převodníky atd.) a načte z něj data pro automatická nastavení kanálu, nic není třeba ručně nastavovat, navíc na záznamu kanál příslušně označen a tím je vyloučena chyba při analýze záznamu
• rozsah automatického nastavení lze jednoduše měnit a přizpůsobit dle používaného zařízení a dle preferencí operátoru přístroje, nastavení programu pro lepší ovládání je rozdělené na globální a operativní, přitom program zachoval již známé uživatelské prostředí
• přístroj může pracovat v režimech jedno-, dvou-, čtyř-, osmi-kanálového analogového osciloskopu, je koncipován na bázi zápisu naměřených dat na pevný disk počítače, na pevný disk je možné nahrát nepřetržitý i mnohahodinový záznam v plné vzorkovací frekvenci
• rychlost vzorkovaní až 20 MHz při nepřetržitém datovém přenosu a ukládání záznamu na disk, což je unikátní vlastnosti přístroje, pro počítače se slabšími parametry lze přizpůsobit parametry nahrávaní dle aktuálního měření, pří prvním spuštění program otestuje přenosnou rychlost počítače a navrhne optimální varianty na výběr mezi rychlosti vzorkovaní a datové hloubky digitalizací signálu
• data uložená na pevném disku lze kdykoliv vyvolat i bez připojeného osciloskopu na libovolném počítači, který má nainstalovaný volně stažitelný program
• program umožňuje monitorovat, měřit a zaznamenávat signál v reálném čase a také výstup kopie --- signálu na tiskárnu nebo obrázku JPEG, zapsaná data obsahují nepřetržitý úsek digitalizovaného signálu, určený úsek muže byt částečně nebo úplně uložen
• program zahrnuje funkce pro redakční úpravu signálů
• SmartSensor je unikátní technologie pro obousměrnou komunikaci mezi přístrojem TEXVIK a externími převodníky a senzory, v přímém směru přístroj načte informaci z převodníku pro automatická nastavení příslušného kanálu a pro převod hodnoty měřeni, nastavení kanálu také lze měnit manuálně dle požadavků operátora přístroje, v opačném směru přímo z prostředí programu lze provést nastaveni připojeného převodníku, příkladem je proudový převodník T30A-71, kde už není žádný prvek pro vynulování, nastavuje se v programu pouhým kliknutím, není to vynulovaní kanálu přístroje, ale výstupního signálu převodníku
• osvědčený, přesný a spolehlivý automobilový osciloskop / rekordér od renomovaného českého dodavatele

Parametry:

počet analogových vstupů počet kanálů osciloskopu rozsah vstupního napětí parametry elektrického vstupu počet řádů A/D převodníku max. vzorkovací frekvence rozhraní PC galvanická izolace napájení napájení externích snímačů rozměry

8 1, 2, 3, 4 (dle výběru) ± 25 V nebo ± 250 V 1 MOhm, 12 pF 12 bit 20 MHz (alternativně 12,5 MHz) na kanál USB 2.0 high speed 480 MB/s >= 10 GOhm PC kabel USB 5V DC vst. 1 – 4 od ext. zdroje 160 x 160 x 35 mm

Doporučené příslušenství:

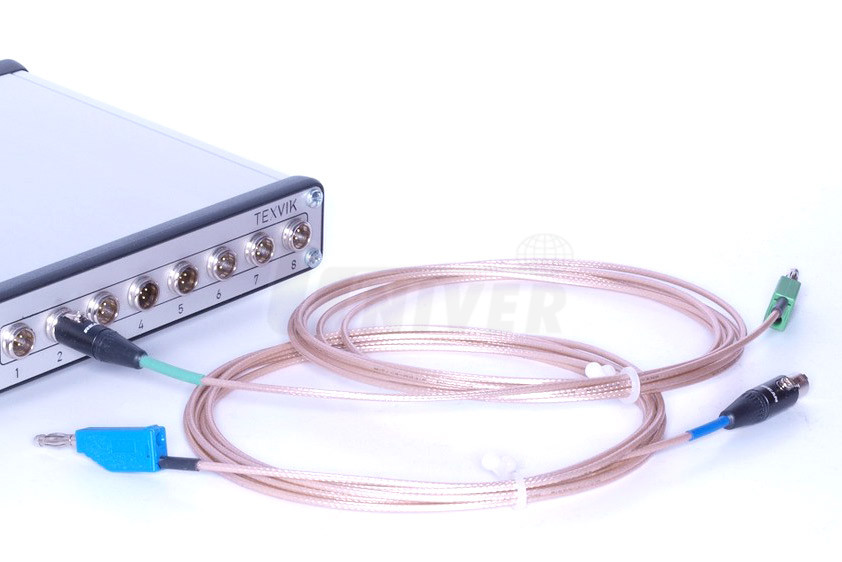

K2-108 sada měřicích kabelů
Sada 8 kusů
Měřící kabel 5x1 odolný vůči mechanickému a tepelnému poškození. Délka 3.0 m.
Barva označení:
K2-120 žlutá
K2-130 modrá
K2-140 zelená
K2-150 červená

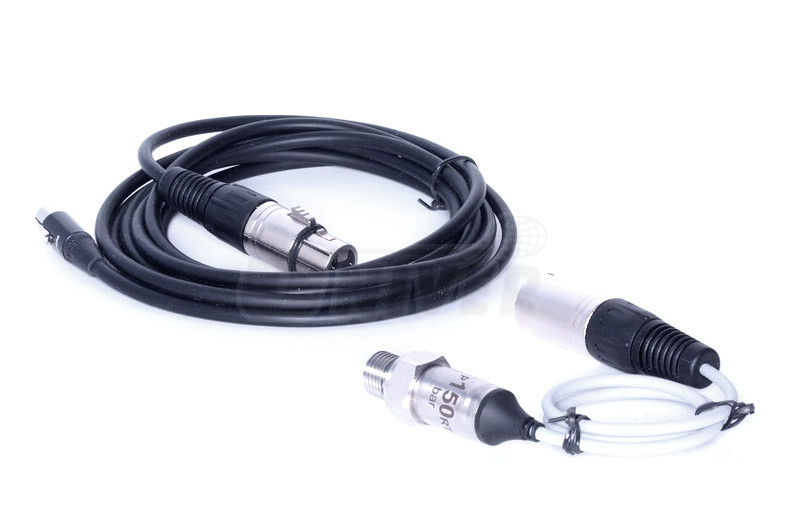

K2-053 / K2-051 / K2-041 tlakové snímače
Tlakové snímače P10RT / P50RT / P150RT určeny pro měření tlaku medií, včetně agresivních, jako olej, palivo. Vysoká teplotní stabilita a rychlost odezvy snímačů zajišťuje přesnost dynamického záznamu, například průběhu tlaku ve válci za chodu motoru.

K2-053 K2-051 K2-041

0-10 bar 0-50 bar 0-150 bar

P10RT P50RT P150RT

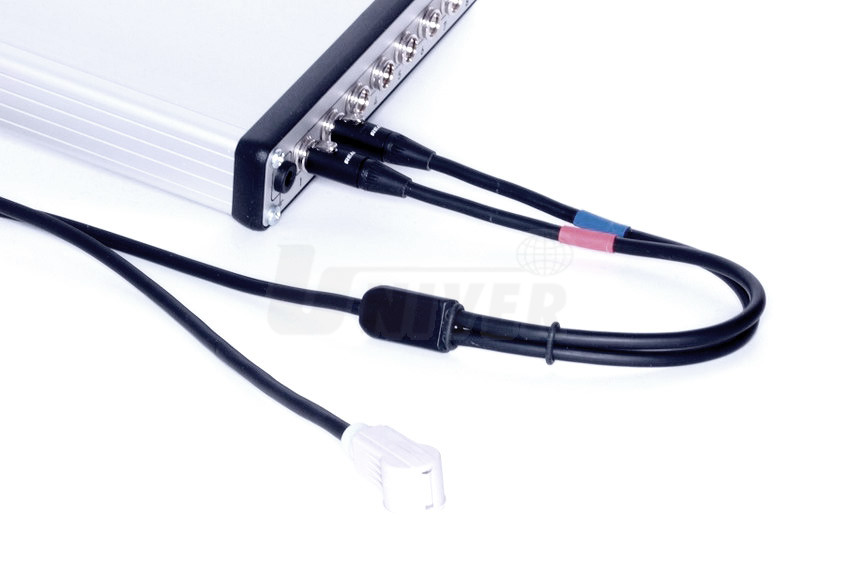

K2-075 kabel C55 k napájení aktivních snímačů od osciloskopu
Kabel C55 určen k napájení aktivních snímačů od přístroje Texvik DS8 Mk II.




K2-301 klešťový adaptér pro měření stejnosměrného a střídavého proudu
Klešťový adaptér T30A-71 určen pro měřeni stejnosměrného až do 30 A a střídavého proudu až do 20 A RMS v kmitočtovém rozsahu až do 70 kHz, je konstruován pro automobilovou techniku, kvůli dvoudílné konstrukci a miniaturnímu proudovému senzoru na feritech jsou dosaženy vysoké technické parametry při malých rozměrech aktivní části.

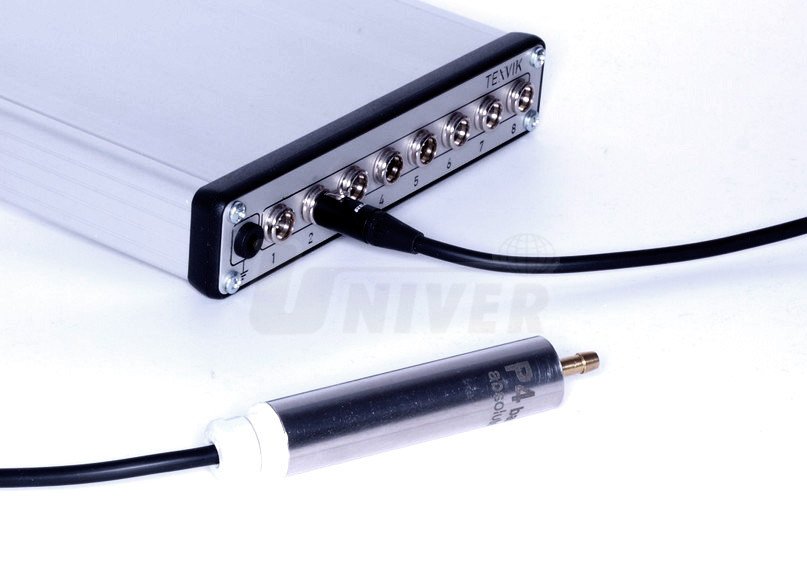

K2-062 snímač pro měření absolutního tlaku plynů
Snímač P4 určen pro měření absolutního tlaku plynových medií. Rozsah měření: 0 ÷ 4 bar.




K2-082 dvoukanálový induktivní snímač primárního a sekundárního napětí zapalovací cívky
LH – dvoukanálový induktivní snímač pro monitoring primárního proudu zapalovací cívky a sekundárního napětí.
